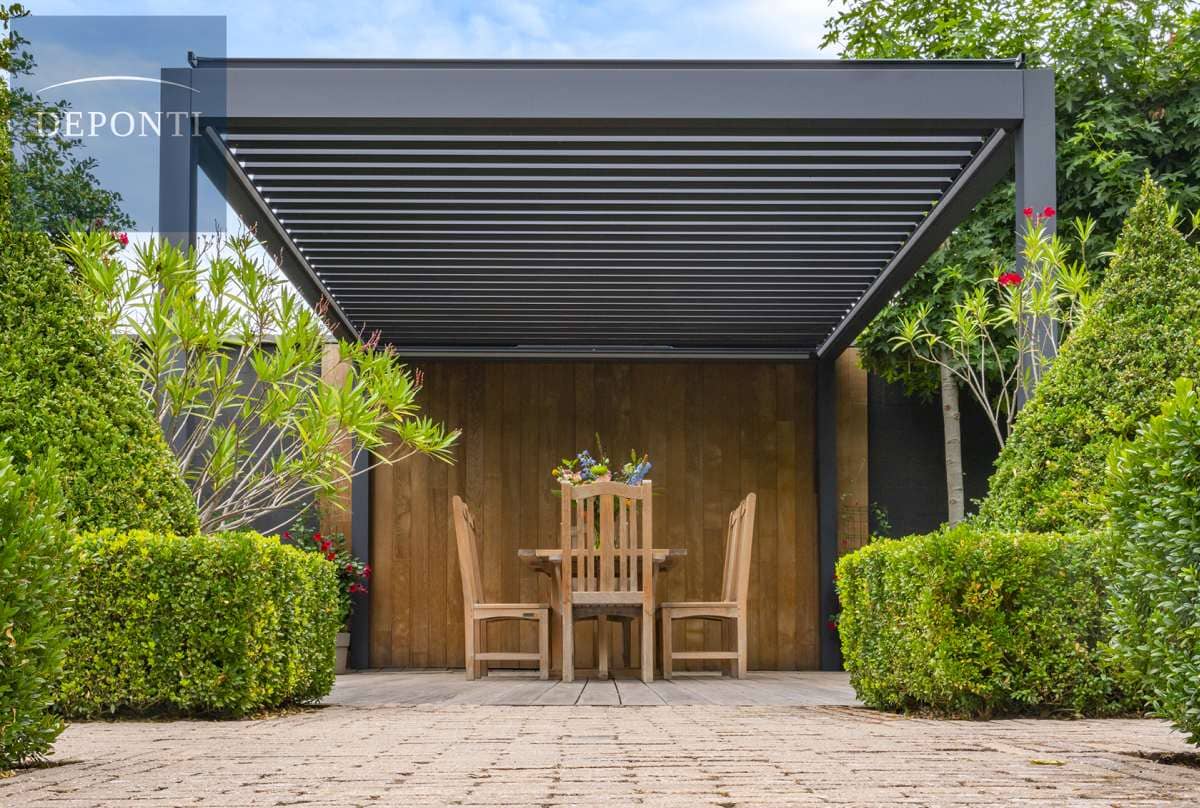

Lamellendach Pinela

Flexible Lichtgestaltung auf Ihrer Terrasse

Deponti Logo

Schnellinfos

Name: Lamellendach, Terrassendach, Lamellenüberdachung

Einsatzmöglichkeiten: Terrassenüberdachung, Grillüberdachung

Größen: max. Breite 4000 cmm und max. Länge 6078 mm. Höhe:  Die Stützen werden auf Maß 350cm geliefert - diese sind auf das entsprechende Baumaß zu kürzen - maximale Höhe Unterkante Rinne 2000 mm.

Beschattung: Die Lamellen sind bis zu 120° kippbar.

Bedienung: Funk- Bedienung per Somfy Funksteuerung, Mit der mitgelieferten SOMFY-Fernbedienung können die Lamellen von die Pinela und die optionale LED-Beleuchtung gesteuert werden.

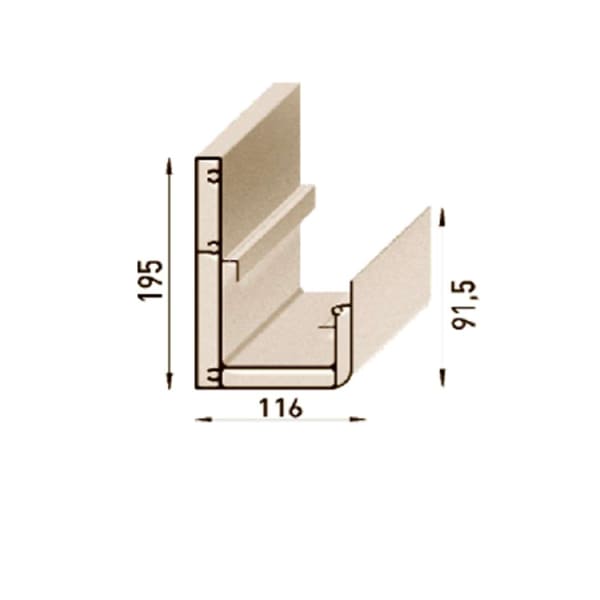

Merkmale: Sowohl das Wandmodell als auch die freistehende Einheit besitzen einen integrierten Wasserablauf sowie eine praktische Funkbedienung. Das Pinela Lamellendach kann mit einer Seitenverglasung erweitert werden.

ab ab 5.786,00€ 6.807,06€
(inkl. MwSt. zzgl. Versandkosten), Lieferzeit: ca. 5 - 8 Werktage

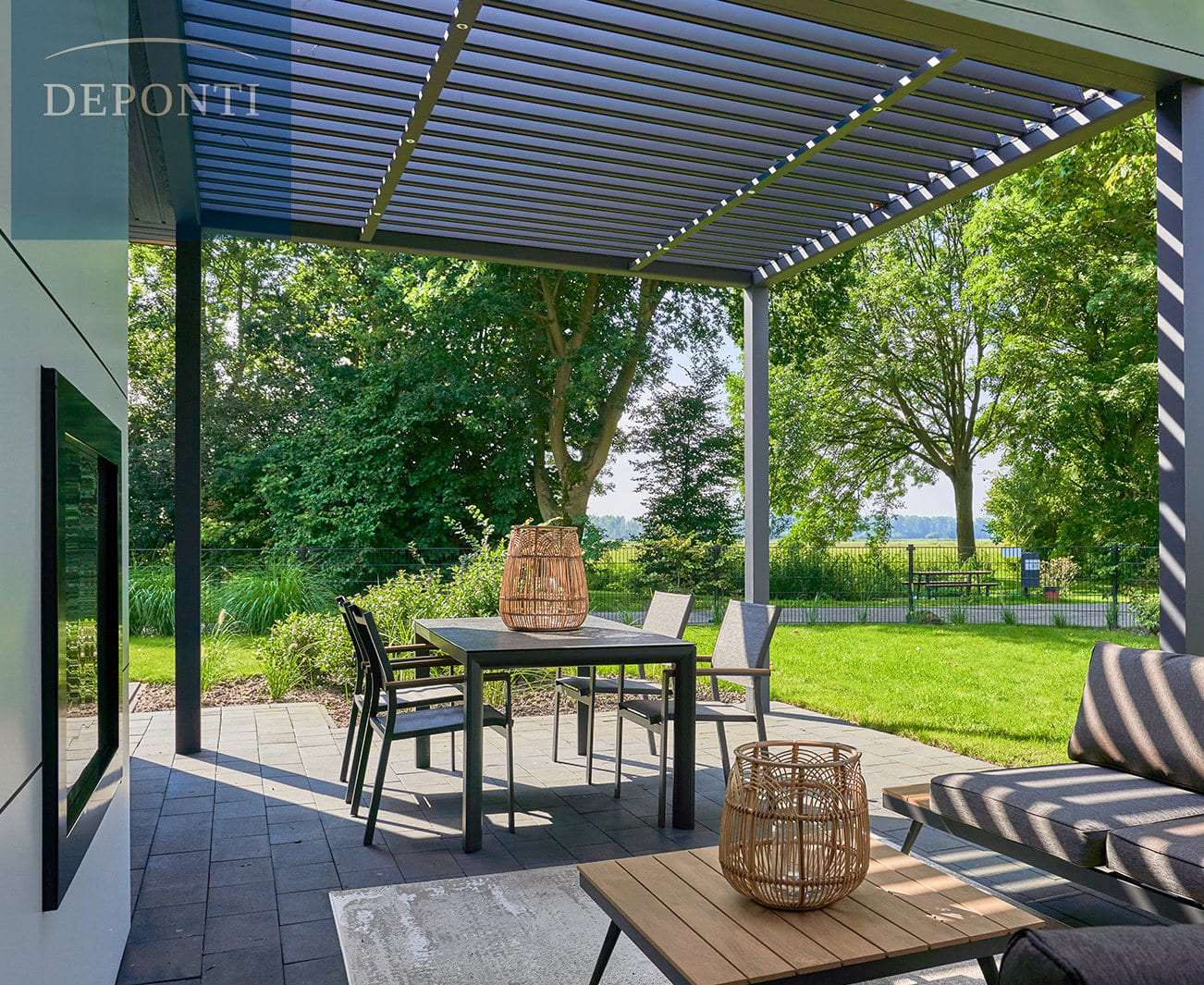

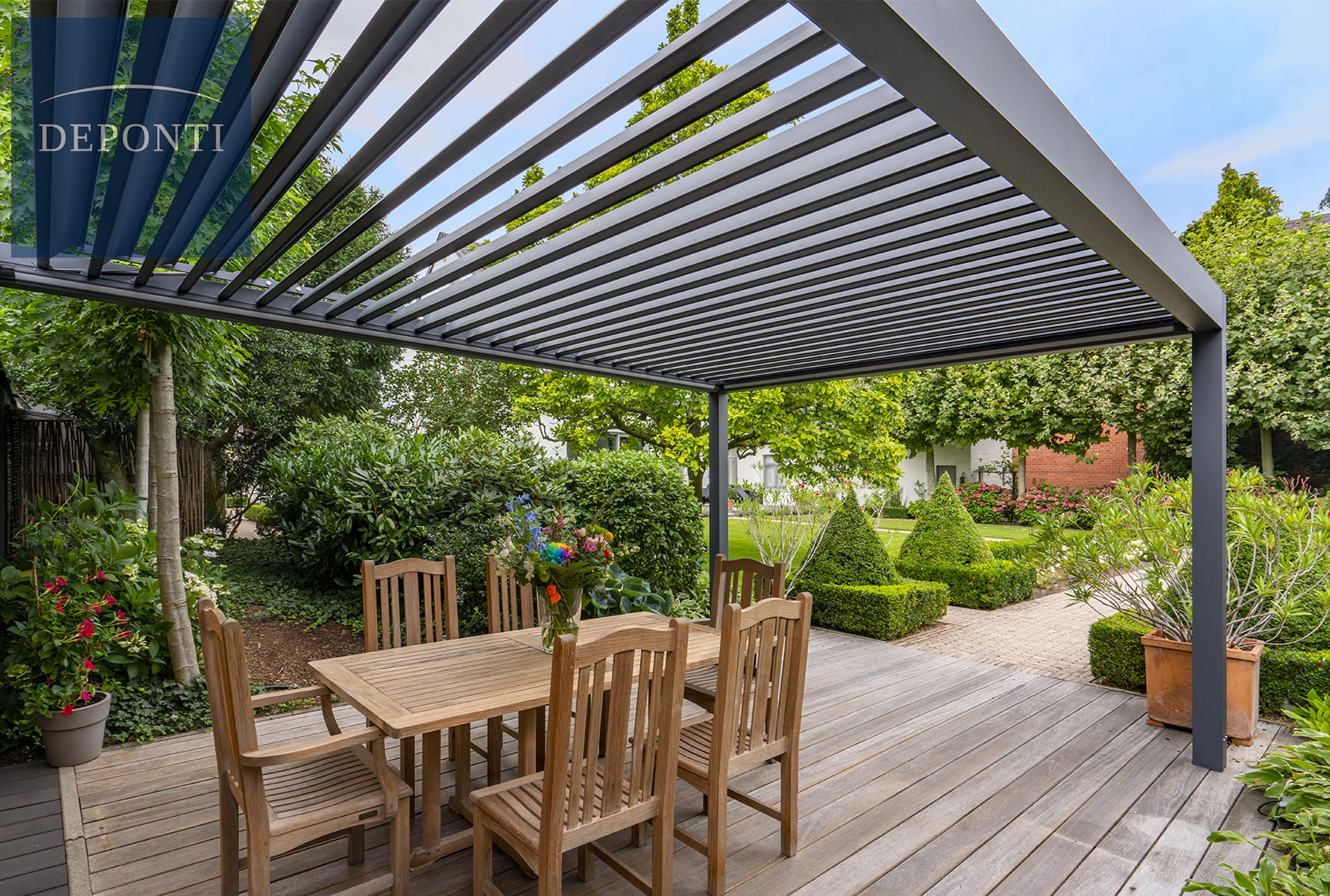

Mit dem Pinela Lamellendach von Deponti können Sie zu jederzeit wetterunabhängig Ihre Terrasse genießen. Der eingebaute Somfy Motor und die optional erhältliche LED Beleuchtung werden über die beiliegende Fenbedienung gesteuert. Per Knopfdruck können Sie auf einfachste Weise Licht- und Schatteneinfall ebenso wie den Luftstrom unter Ihrem Lamellendach regeln.

Im Sommer verhindert die Pinela heiße Luft unter dem Lamellendach, während es im Winter vor kalten, regnerischen Bedingungen schützt. Die Pinela überzeugt jedoch nicht nur mit optimalem Nutzerkomfort. Mit ihrem hochwertigen, modernen Design wertet sie die Terrasse optisch auf.

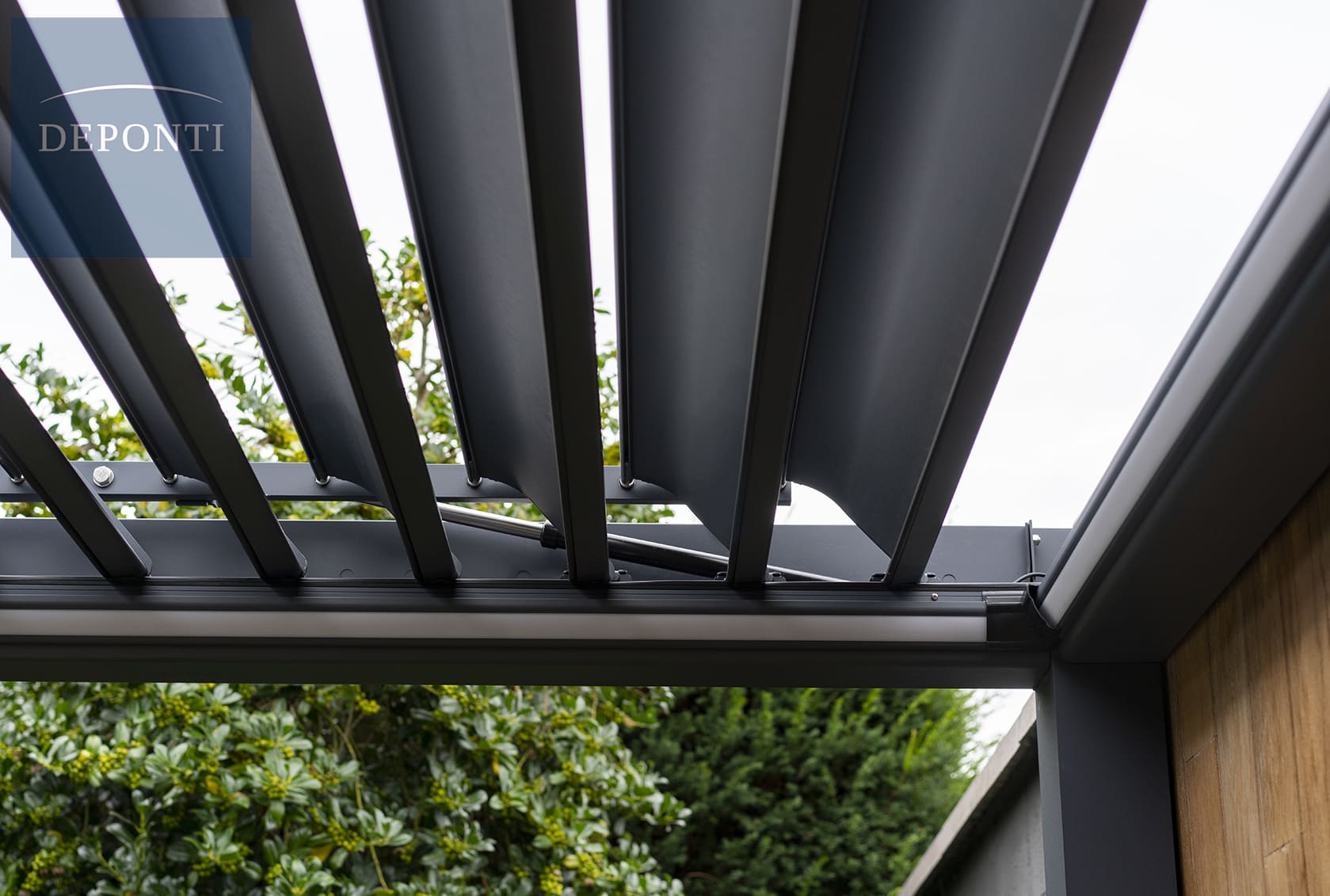

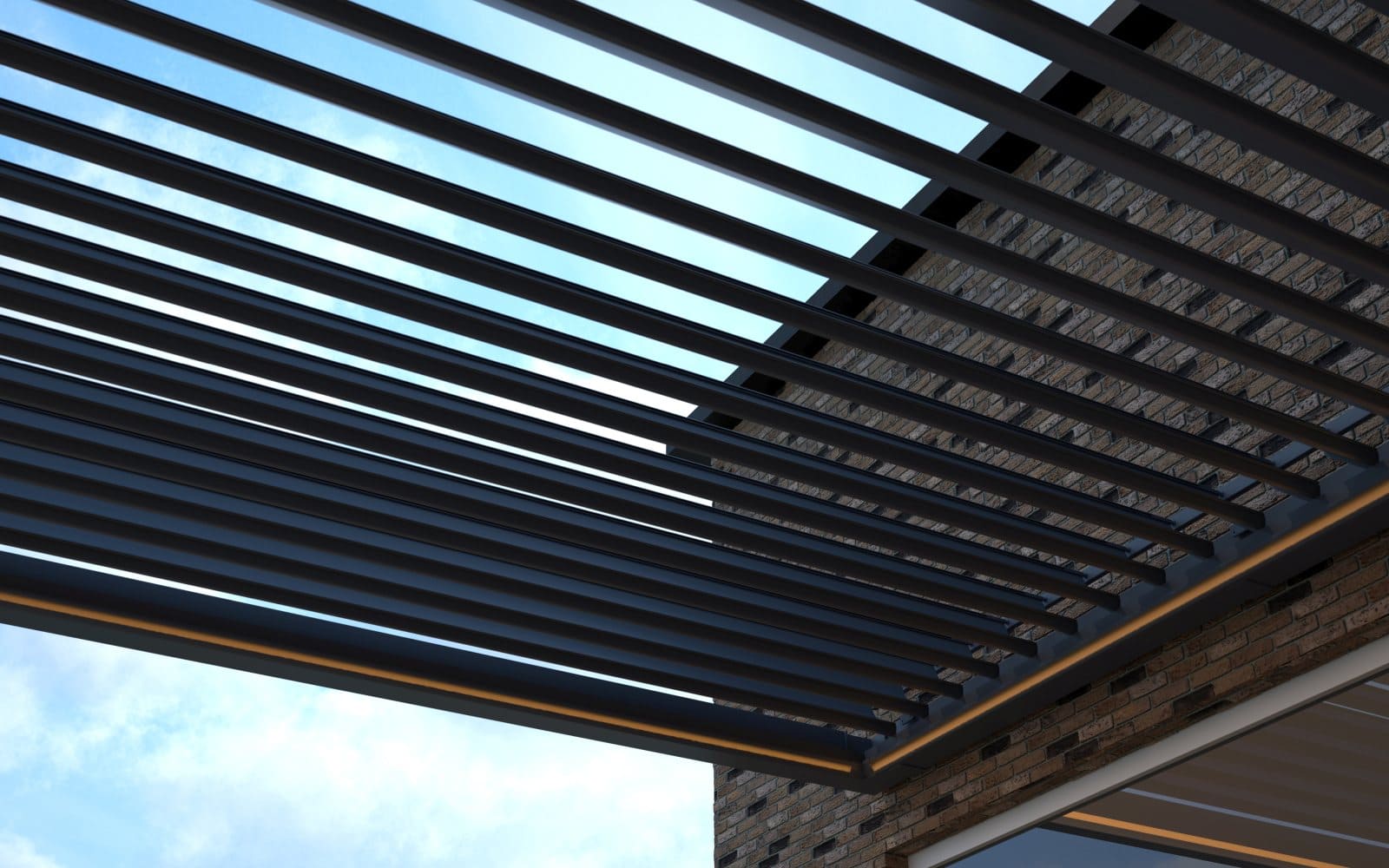

Per Fernbedienung können die Aluminiumlamellen im Dach nach Belieben in die gewünschte Position gedreht werden. Dadurch können Sie die Lamellen der Sonne entsprechend rotieren. Das Lamellendach der Pinela lässt sich stufenlos bis zu 120 Grad verstellen.

Technische Merkmale

Eigenschaften und Technische Daten

Hersteller

  • Qualität "Made in Nederlands" der Firma Deponti B.V. aus Oss, Niederlande

Anlagenbreite

  • Breite (mm): 3000 / 3500
  • Ausfall (mm): 3011 / 3539* / 4067 / 4947
    • * nur bei 3500 mm Breite

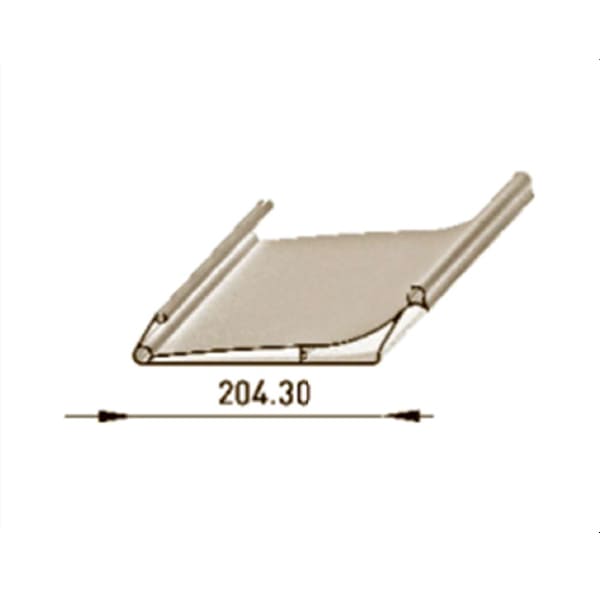

  • Lamellenbreite (mm): 315,4 (Ausfall 27,9 cm/Lamelle)

Der Schneelast- und Windwiderstand ist je nach statisch berechnetem Profilquerschnitt und Verbindungsart an die Stahlkonstruktion anpassbar.
Berechnet für die Pinela mit einer Fronthöhe von 250 cm nach Eurocode EN 1991-1-4, Geländekategorie 4.

Windwiderstandsklasse

  • Die angegebenen Werte entsprechen der Beaufort-Skala (7 Beaufort = 13,9 - 17,1 m/s ≤ 0,18 kN/m2).

Ausfall (mm)
Ausfall (mm)
Breite
Breite
Lamellen­anzahl
Freistehend
Wandmontage
3000 mm
3500 mm
16
3011
3039
7
7
19
3539
3567
7
7
22
4067
4095
7
7
27
4947
4975
7
7

Schneelast

  • Schneelast [kg/m2] aufgeschlüsselt nach Ausfall und Breite des Lamellendaches:

Ausfall
Ausfall
Breite

Lamellen­anzahl
Freistehend
Wandmontage
3000 mm
3500 mm
16
3011
3039
125
119
19
3539
3567
103
98
22
4067
4095
81
77
27
4947
4975
45
42

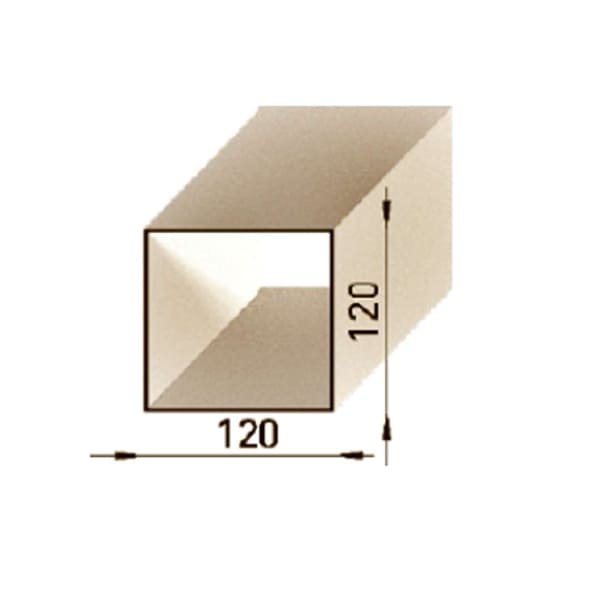

Pfosten

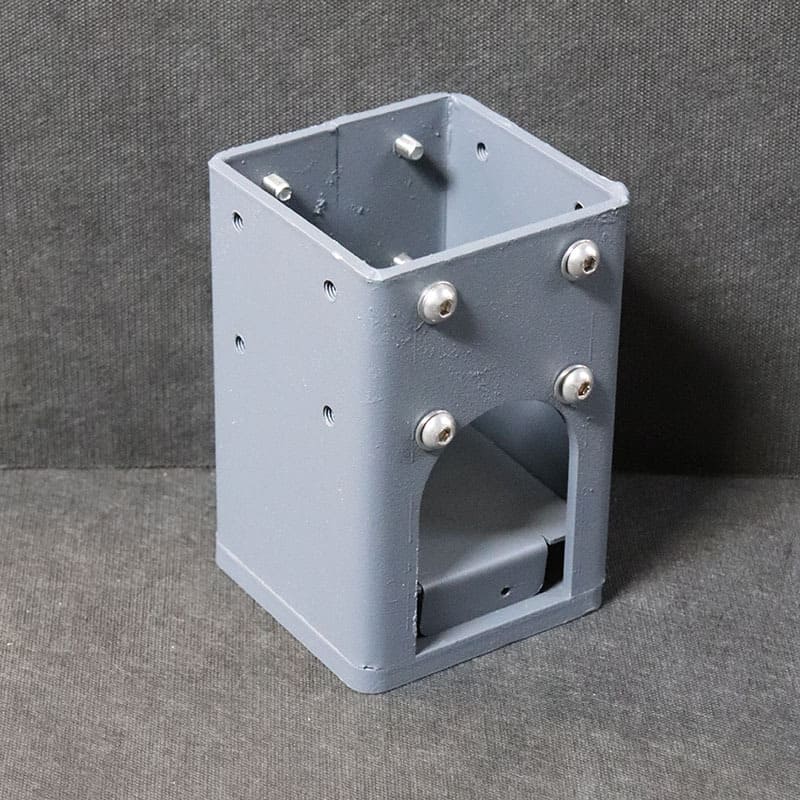

  • Alle Pfosten haben eine Länge/Höhe von 350 cm und haben keinen Sockel/Grundplatte. Bei Montage als freistehende Pergola mit zusätzlicher Montagehalterung beträgt die maximale Regenrinnenhöhe 250 cm. Die zusätzliche Länge des Pfosten soll ein Einstürzen verhindern.

Standard- oder Plus-Bausatz
Unsere Terrassenüberdachungen erhalten Sie immer als kompletten Bausatz, mit allen Bauteilen und Dichtungen. Wenn Sie Ihren eigenen Montageaufwand reduzieren möchten, können Sie Ihre Bestellung auch als Plus-Bausatz vorbereiten lassen. Dabei sind an Ihrer Überdachung bereits die meisten Bohrungen und Dichtungen eingebracht und erste Befestigungen vormontiert.

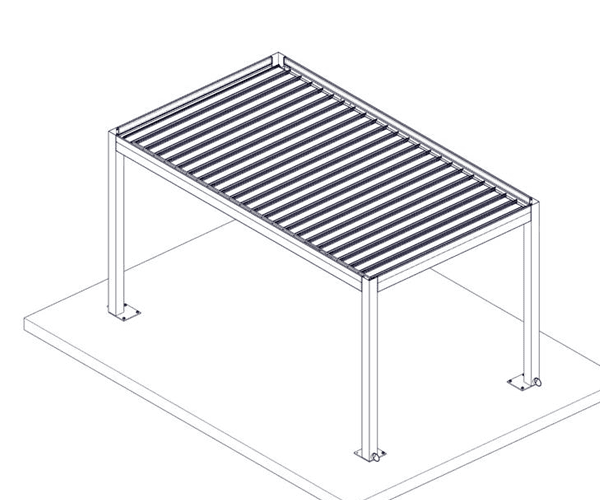

Freistehende MontageFreistehende Montage

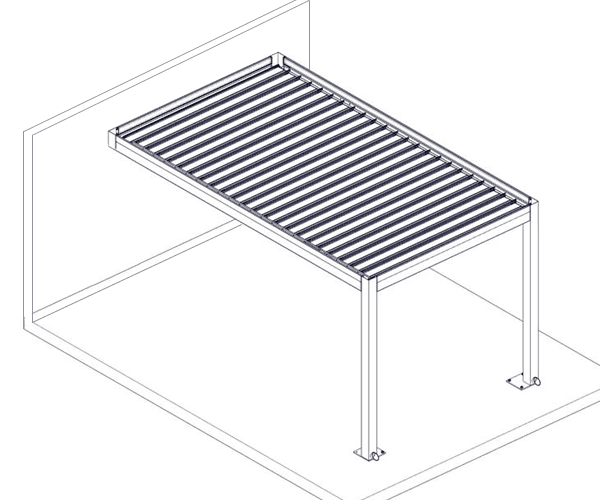

WandontageWandmontage

Gestellfarben / Profilfarben (Farbezeichung, ähnlich RAL Farbton)

 RAL 7024
anthrazit


Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann einen einzelnen Motor oder eine Gruppe von Motoren gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Motoren (oder Gruppen) seperat zu steuern. In diesem Fall kann über einen Kanal der Motor bedient und über einen zweiten Kanal die optionale LED Beleuchtung geschaltet werden.

Somfy Funk Steuerungen

Somfy Telis 4 RTS Pure - zur Steuerung von 5 Einzelempfängern

5 Kanal Handsender

Telis 4 RTS

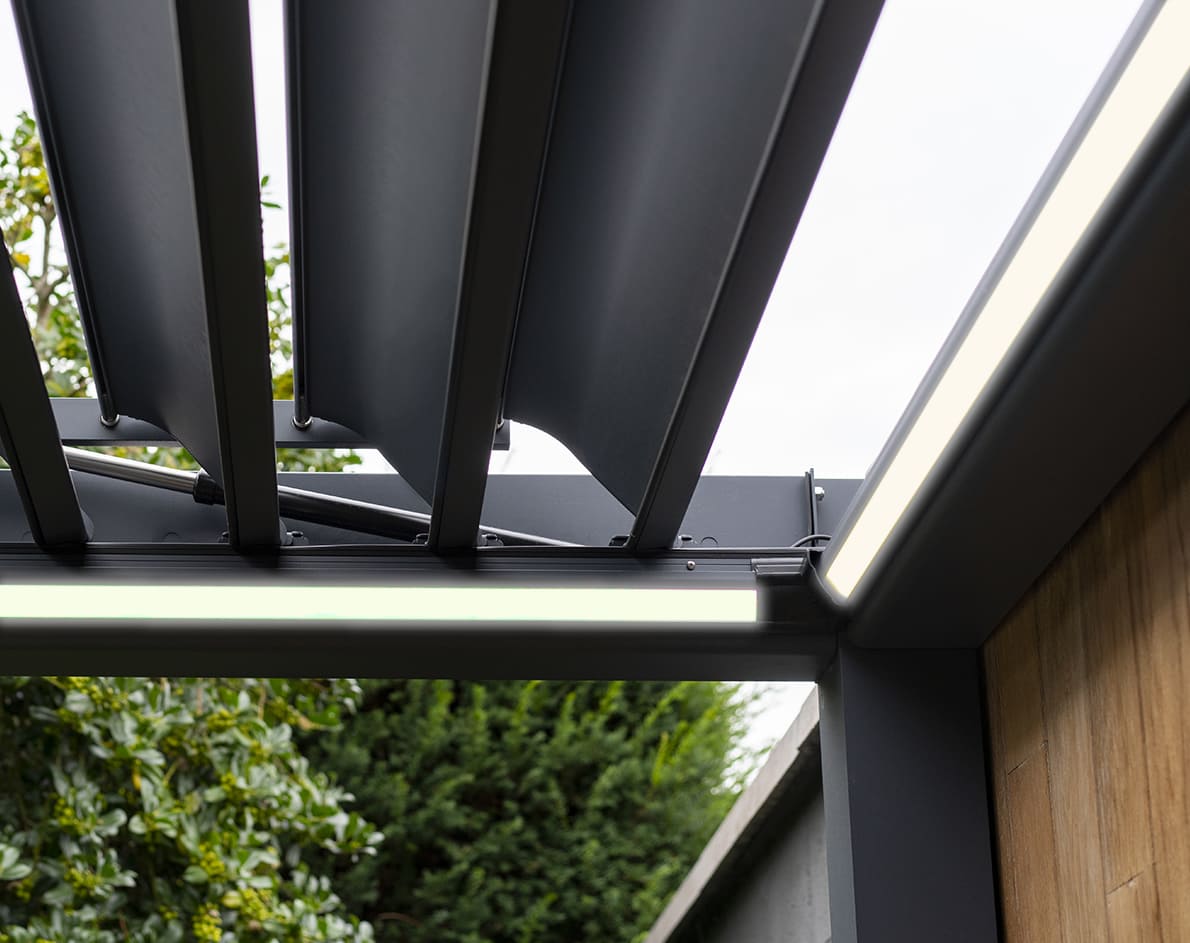

LED Beleuchtung

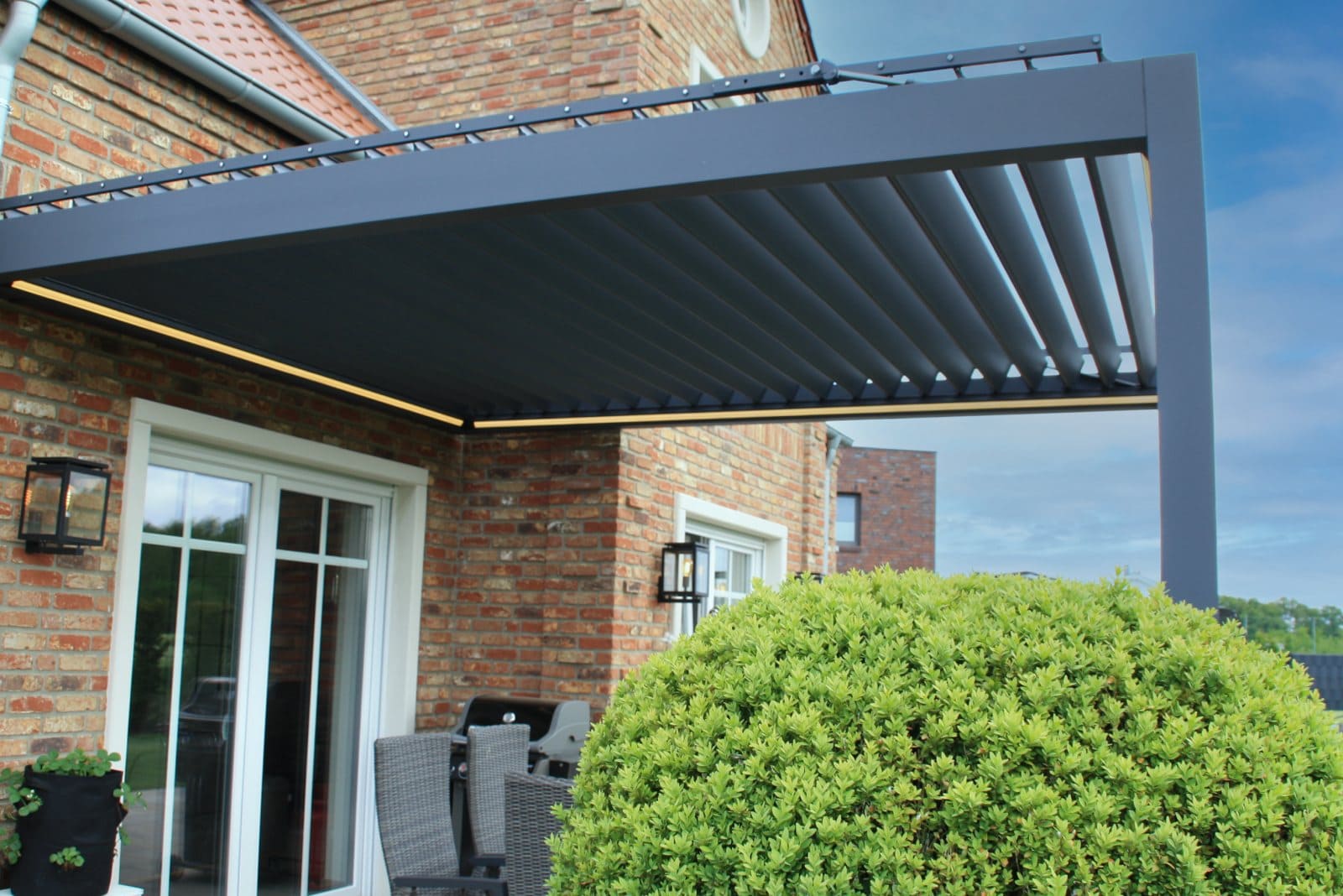

  • Optionale umlaufende LED Beleuchtung an allen vier Seiten innenliegend. Die LED Beleuchtung wird, genau wie der Motor, über die mitgelieferte Somfy Fernbedienung gesteuert.

* Die Somfy GmbH entwickelt und vetreibt seit über 30 Jahren Antriebe und Steuerungen für Rolläden, Markisen, Tore und sonstige Sonnenschutzprodukte. Als weltweit eines der führenden Unternehmen für Antriebs- und Steuerungstechnik, können Sie sich auf die bewährte Qualität der Somfy Motoren verlassen.
