Terrasenüberdachung CLASSIC-LINE

Das klassische Pultdach mit formschönen Profilen


Unsere CLASSIC-LINE Terrassenüberdachung aus dem Hause SYSTEMDACH wird millimetergenau nach Ihren Maßen gefertigt. Auf den folgenden Seiten haben Sie die Möglichkeit, sich Ihr eigenes ganz individuelles Terrassendach zusammenzustellen. Wählen Sie einfach z.B. welches VSG Glas Sie bevorzugen, ob Sie eine Aufglas- oder Unterglas-Beschattung wünschen, etc.. Im Onlinekonfigurator wählen Sie zunächst alle Komponenten aus, um sich bequem einen günstigen Direktpreis anzeigen zu lassen.

Die Lieferung erfolgt in der Regel innerhalb von 10 bis 20 Werktagen, je nach Ausstattung. Im Lieferumfang sind alle Bauteile enthalten, die Sie zum fachmännischen Aufbau der CLASSIC-LINE Überdachung benötigen. Der eigene LKW-Transport der Firma SYSTEMDACH sorgt dafür, dass Sie sämtliche Bauteile unbeschadet erhalten.

Die moderne und sehr witterungsbeständige CLASSIC-LINE Überdachung passt sich perfekt Ihren Gegebenheiten an – in Stil und Farbe. Die formschönen und stabilen Aluminiumprofile sind pulverbeschichtet und halten ihre Farbe ein Leben lang. Bei unseren Überdachungen ist das komplette Dachentwässerungssystem unsichtbar in die Konstruktion integriert.

Die eleganten Aluminiumprofile bieten für jeden Geschmack oder Zweck die optimale Lösung. Besonderen Wert legen wir auf massive Materialstärken und eine den höchsten Standards entsprechende Pulverbeschichtung. Wir fertigen selbstverständlich nach DIN EN 1090.

Die CLASSIC-LINE Pultdachkonstruktion für viele Bausituationen überzeugt mit variablen Größen und edlem Design. Selbstverständlich überzeugen auch Qualitätsmerkmale wie eine Schneelast von bis zu 1,25 kN/m² und eine sehr stabile statische Bauweise.

Mit dem CLASSIC-LINE Terrassendach und der Original VARISOL Beschattung erhalten Sie eine erstklassige Qualität MADE IN GERMANY.
  Ab 434,00 €1

1 inkl. 19% USt. zzgl. Versandkosten

Ohne Beschattung ca. 10 - 15 Werktage
Mit Beschattung ca. 15 - 20 Werktage

Technische Merkmale

Eigenschaften und Technische Daten

Hersteller

  • Qualität "Made in Germany" der Firma Systemdach aus Diederaule-Kleba

Anlagenbreite

  • maximale Breite: 12.000 mm (bis 7480 mm Trägerprofile im Stück, ab 7500 mm gestoßen)
  • Breite Überdachung über 7480 mm
    Die Trägerprofile im Rinnen- und Wandanschlussbereich werden in diesem Fall gestoßen. Der Rinnenstoß
    muss immer auf einer Stütze und an einem Sparren erfolgen. Bei den Standardvarianten ist dafür
    immer eine vierte Stütze erforderlich, da der Stoß asymetrisch erfolgt. Bei Überdachungen mit Unter-
    zug als tragendes Element kann auch ein gestoßenes Dach mit nur drei Stützen gebaut werden, wenn
    die statisch zulässigen Spannweiten nicht überschritten werden.
  • maximale Höhe: 2500 mm
  • maximale Tiefe: je nach Ausführung zwischen 2000 mm und 4500 mm

Verglasung

  • VSG 8 mm klar, VSG 8 mm matt, VSG 10 mm klar, VSG 10 mm matt

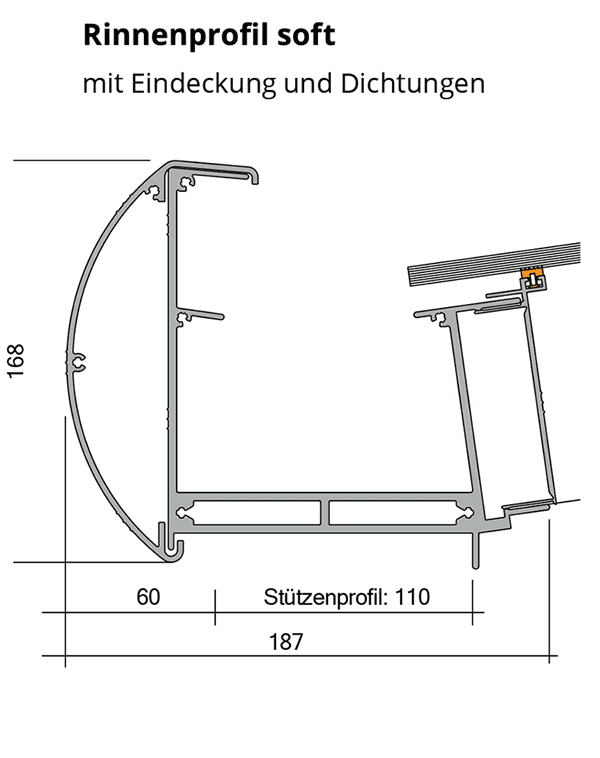

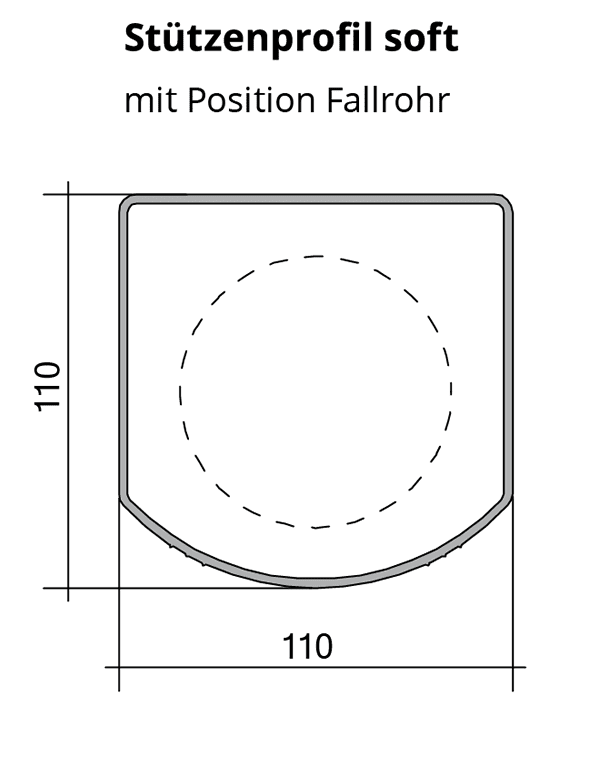

Rinnenprofil und Stützenformen (siehe unten)

  • soft / rund
  • square / eckig

Schneelast

  • Die Schneelast ist die Menge an Schnee, die Ihre Terrassenüberdachung rechnerisch pro m² tragen kann. Sie wird als Druck auf eine Fäche in Newton pro Quadratmeter angegeben.
  • Ihre empfohlene Schneelastzone finden Sie hier
  • Zone 2: 0,85 kN/qm
  • Zone 3: 1,25 kN/qm

Ausführungen /Varianten

  • Variante 1: Pultdach Standard
  • Variante 2: Pultdach mit Überstand
  • Exkurs: Ein Pultdach ist eine Dachform aus nur einer geneigten Dachfläche



Standard- oder Plus-Bausatz
Unsere Terrassenüberdachungen erhalten Sie immer als kompletten Bausatz, mit allen Bauteilen und Dichtungen. Wenn Sie Ihren eigenen Montageaufwand reduzieren möchten, können Sie Ihre Bestellung auch als Plus-Bausatz vorbereiten lassen. Dabei sind an Ihrer Überdachung bereits die meisten Bohrungen und Dichtungen eingebracht und erste Befestigungen vormontiert.

Standard-Bausatz
Terrassenüberdachung mit Dachneigung zwischen 5 und 11 Grad

  • Lastabtragung hinten über Wandanschlussprofil an einer Anschlusswand
  • Lastabtragung vorne über Stützen unter dem Rinnenprofil
  • Aluminiumkonstruktion pulverbeschichtet in einer der Standardfarben
  • vorbereitet für 8 und 10 mm VSG
  • Schneelast bis 0,85 kN/m² od. 1,25 kN/m², Anzahl Felder und Stützen lt. Tabelle
  • Sparren mit Stahleinschub VK-Rohr 80 x 50 x 3 mm, wenn statisch erforderlich • Breite bis 7480 mm Trägerprofile im Stück, ab 7500 mm Profile gestoßen
  • Fallrohrsystem HT75 aus Kunststoff, unsichtbar in der Stütze (Ablaufstutzen, Laubfangkorb, Fallrohr, 87°-Bogen) • Rinnenprofil in soft- oder square-Ausführung
  • Füllstücke im Wandanschlussprofil
  • Stützen bis 2500 mm Länge im Standard, Ausführung in soft oder square
  • Stützenbefestigung mit Aluminium-U-Winkel im Köcherfundament, 50 x 100 x 50 / 4 mm (Alternativ: Stützenbefestigung mit Stahlfuß)
  • EPDM-Dichtungen und Edelstahlschrauben inklusive (farbige Schrauben gegen Mehrpreis)
  • Nicht im Lieferumfang enthalten:
    • Befestigungsschrauben für Wand und Boden, dauerelastisches Silikon für Wandanschluss

Plus-Bausatz
Ausführung wie oben beschrieben, zusätzlich vorgerichtet mit:

  • Bohrungen für Sparrenbefestigung im Wandanschluss- und Rinnenprofil
  • Bohrungen in den Abdeckschienen
  • Dichtungen bereits eingezogen in Rinnenprofil, Sparren und Abdeckschienen
  • Auflagewinkel für Eindeckung am Rinnenprofil vormontiert

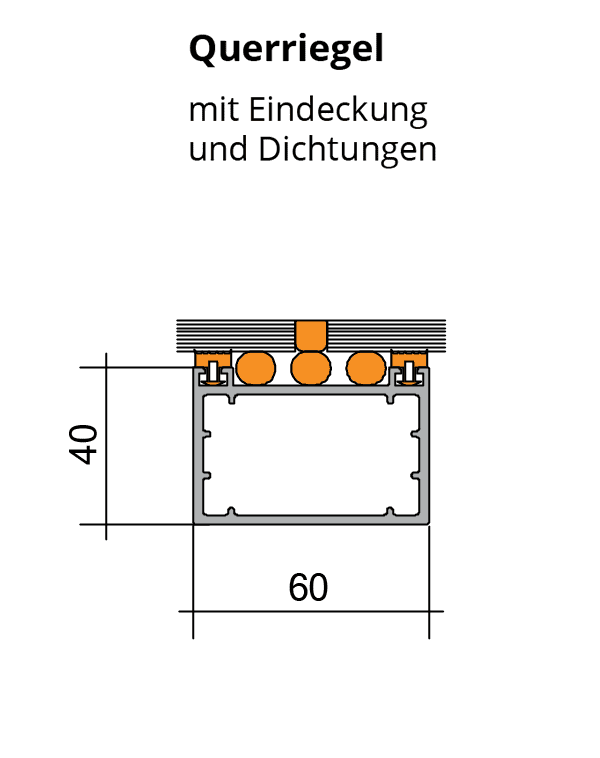

  • bei Querriegeln: Bohrungen und Vormontage der Befestigungswinkel, Dichtungen eingezogen

Gestellfarben / Profilfarben (Farbezeichung, ähnlich RAL Farbton)

  •  RAL 9016
    verkehrsweiss
      DB701
    silbergrau
     DB 703
    anthrazit
     RAL 7016-FS
    anthrazitgrau
     T29/60740
    sepiabraun
  • Gerne können Sie unsere Produkte auch in ganz individuellen RAL-Farbtönen bestellen (nur auf Anfrage möglich)

Wintergartenmarkise W350
die optimale Sonnenschutzlösung speziell für kleinere Wintergärten.

  • min. Breite 1.400
  • max. Breite (einteilig) 5.000
  • mehrteilige Anlagen / max. Breite gesamt 2 x 5.000 / 10.000
  • max. Ausfall 5.000
  • Tuchkollektion
  • Bedienung per Kurbel, Motor per Funk oder SOMFY IO
  • komplette Produktbeschreibung ansehen
Terrassenüberdachung CLASSIC-LINE mit Markise

Ambiente

Gesamtansicht Überglasmarkise W350

Gesamtansicht

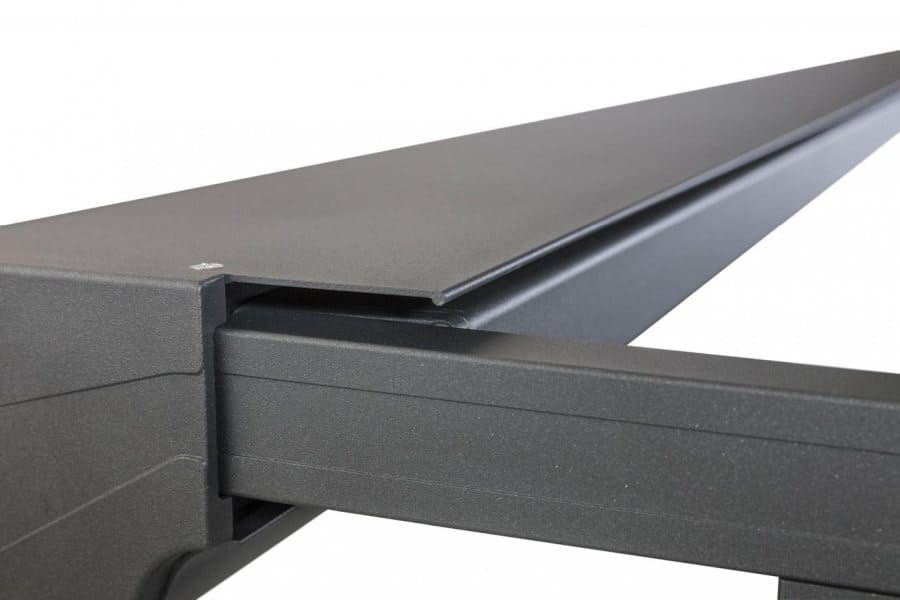

Kassette Überglasmarkise W350

Kassettenansicht - verlängertes Dach

Überglasmarkise W350 Seitenkappen

Kassettenseitenkappe

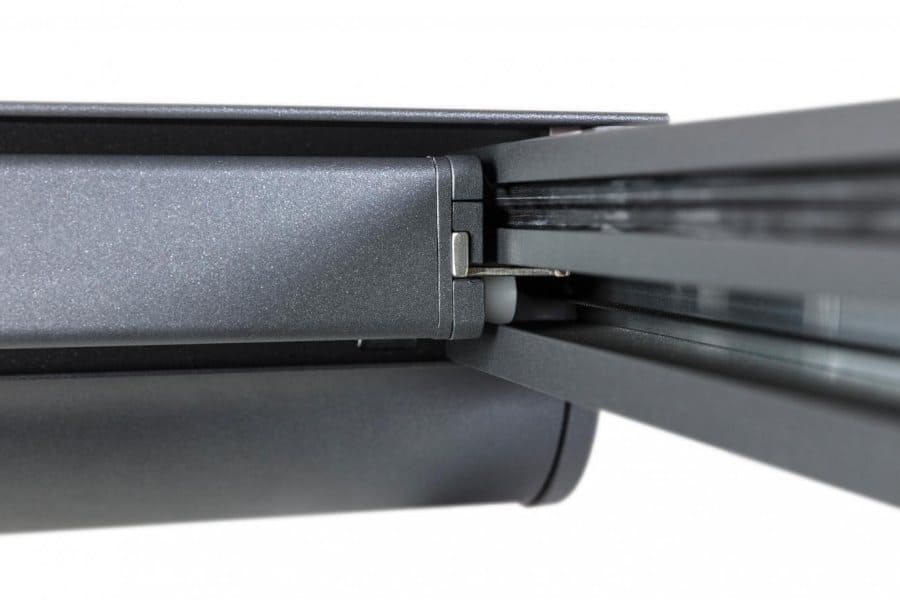

Überglasmarkise W350 Schienenführung

Schienenführung

Wintergartenmarkise T200
Die T200 ist eine Markise, die unter dem Glasdach oder Terrassendach montiert wird

  • min. Breite 1.420 mm (bei Kurbel: 750mm)
  • max. Breite (einteilig) 6.000mm
  • mehrteilige Anlagen / max. Breite gesamt 2 Markisen / 10.000mm
  • max. Ausfall 4.500mm
  • Tuchkollektion
  • Bedienung per Kurbel, Motor per Funk oder SOMFY IO
  • komplette Produktbeschreibung ansehen
Unterdachmarkise T200

Ambiente

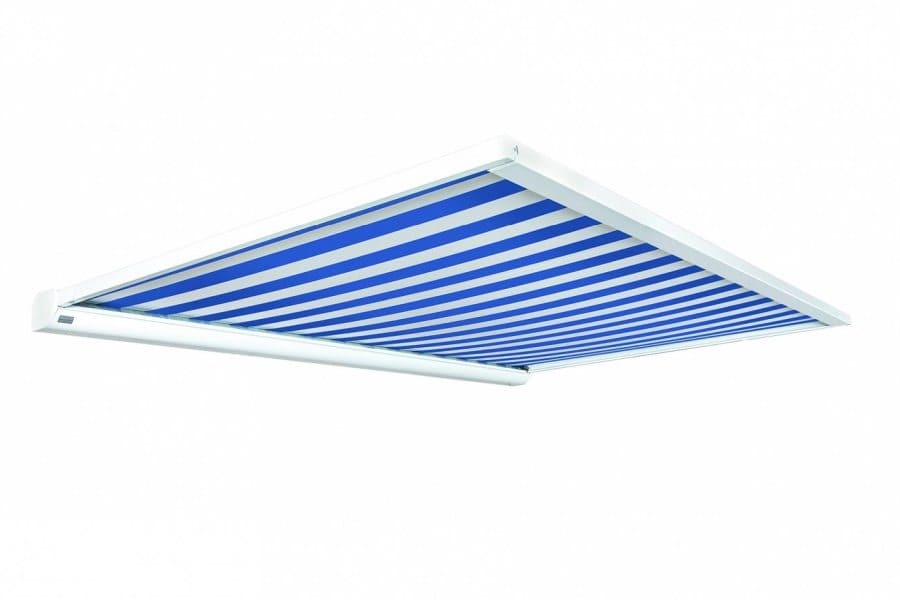

Unterdachmarkise T200 Gesamtansicht

Gesamtansicht

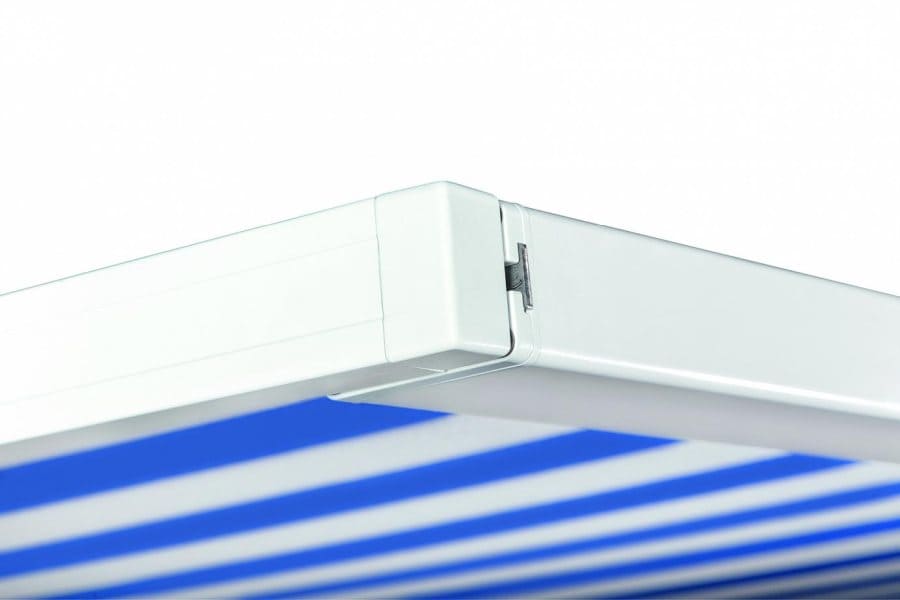

Unterdachmarkise T200 ausgefahrene Markise

Ausgefahrene Markise

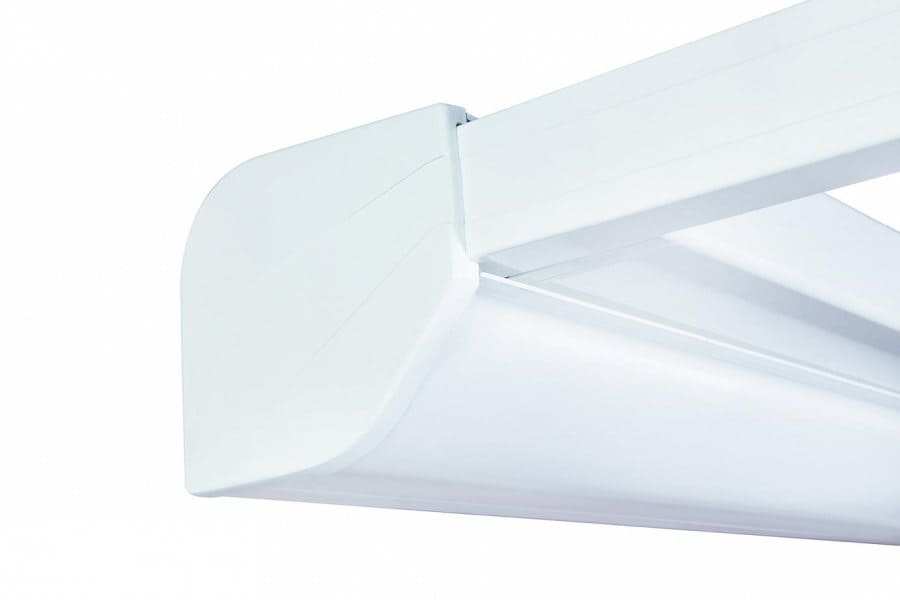

Unterdachmarkise T200 Kassette

Kassettenansicht - verlängertes Dach

Unterdachmarkise T200 Schienenführung

Schienenführung

Soltis 86 - maximale Transparenz bei angenehmen Klima

Dank der Gittergewebestruktur auch an schwülen und heißen Sommertagen optimale klimatische Bedingungen unter Ihrem Sonnensegel. UV Schutz bis maximal 82%, ca. 380g/m2, schwer entflammbar nach DIN 4102 B1, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 230 DaN/5 cm, Reißkraft (Schuss) 160 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzun

Soltis 96 - sehr guter Sonnen- und UV-Schutz

Wärmeschutz durch perforierte Öffnungen, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 400g/m2, Brandklasse M2, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 220 DaN/5 cm, Reißkraft (Schuss) 220 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzung

Soltis W96 - komplett Wasserdicht trotz Sichtkomfort

Wasserundurchlässigen Compositgewebe, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 620g/m2, komplett wasserundurchlässiges Tuch, Brandklasse M2, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 220 DaN/5 cm, Reißkraft (Schuss) 220 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzun, Soltis W96 ist in 5 Farbtönen erhältlich

Dickson Orchestra / Orchestra Max / Sunvision

Optimale Widerstandsfähigkeit und Sonnenschutz, hält bis zu 100% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 290g/m2, 100% Acryl, spinndüsengefärbt, Lichtdurchlässigkeit 0,11%, Wassersäule 370 mm nach ISO 811 Schmerber, «Cleangard» - schmutz und wasserabweisende Spezialausrüstung, sehr geringe Ausdehnung, Reißkraft (Kette) 154 DaN/5 cm, Reißkraft (Schuss) 105 DaN/5 cm
Orchestra Max: ca. 320g/m2, wasserabperlende Imprägnierung - einfache Reinigung, Wassersäule 1200 mm nach ISO 811 Schmerber, Reißkraft (Kette) 154 DaN/5 cm, Reißkraft (Schuss) 105 DaN/5 cm

Dickson Sunworker Crystal - Wasserdicht und Lichtdurchlässig

Wärmeschutz, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 440g/m2, Wassersäule > 10000 mm nach ISO 811 Schmerber, komplett wasserundurchlässiges Tuch, 100% Acryl, spinndüsengefärbt, Brandklasse M2, Reißkraft (Kette) 235 DaN/5 cm, Reißkraft (Schuss) 155 DaN/5 cm, Sunworker Tücher sind „Greenguard“ zertifiziert – eine Auszeichnung für emissions- arme Materialien.

Texout® Tentmesh

Wetter- und UV-beständig, hält bis zu 98% der auftreffenden UVA- und UVB-Strahlen zurück, reduziert Sonnenstrahlen zwischen 77% und 96 %, ca. 340g/m2, 100% Polyethylen HDPE Gewebe, geringe Ausdehnung (3%), schwer entflammbar nach DIN 4102 B1, Reißkraft (Kette) 250 DaN/5 cm, Reißkraft (Schuss) 63 DaN/5 cm

Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann ein einzelner Markisen oder eine Gruppe von Markisen gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Rollläden (oder Gruppen) seperat zu steuern.



Somfy Funk Steuerungen

Somfy Telis 1 RTS - Einzelsteuerung

1 Kanal Handsender

Telis 1 RTS
Somfy Telis 4 RTs Pure - zur Steuerung von 4  Enzelmarkise  oder Gruppen

4 Kanal Handsender

Telis 4 RTS
Somfy Smoove Origin RTS 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender

Smoove 1 RTS

Somfy drahtgebundene Steuerungen

Mit dem io-homecontrol® Funksteuerungssystem von Somfy lassen sich nicht nur Rollladen, Markise, Sonnenschutz und Garagentore steuern, sondern auch Haustür, Fenster, Dachfenster und Beleuchtung - und das alles über ein und dieselbe Fernbedienung und ist beliebig erweiterbar.

Somfy Smoove Origin RTS 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender

Smoove 1 io

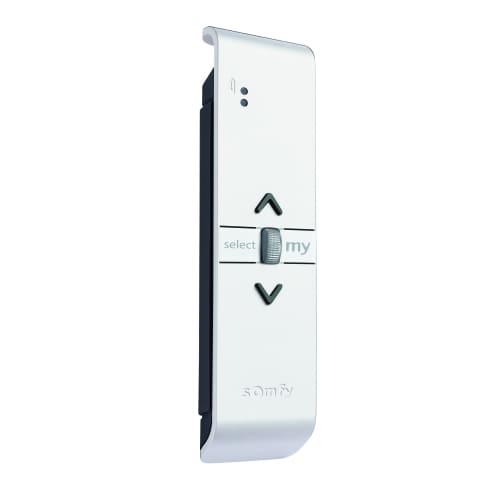

1 Kanal Handsender Situo 1 io zur Steuerung von einem oder einer Gruppe von Markisen

1 Kanal Handsender

Situo 1 io
1 Kanal Handsender Situo 5 io zur Steuerung von einem oder einer Gruppe von Markisen

5 Kanal Handsender

Situo 5 io

Überdachung

  • Stützenbefestigung mit Stahlfuß zum Aufdübeln, pulverbeschichtet,
    für Stützen soft und square Grundplatte 220 x 220 x 15 mm
  • Edelstahlschrauben pulverbeschichtet in einer der Standardfarben
  • nur Plus Bausatz: komplette Vorbereitung Dachentwässerung pro Ablauf
    • Rinnenprofil: Einbau Abhlaufstutzen, Vormontage Winkel für Stützenbefestigung
    • Sützen: auf Maß zugeschnitten

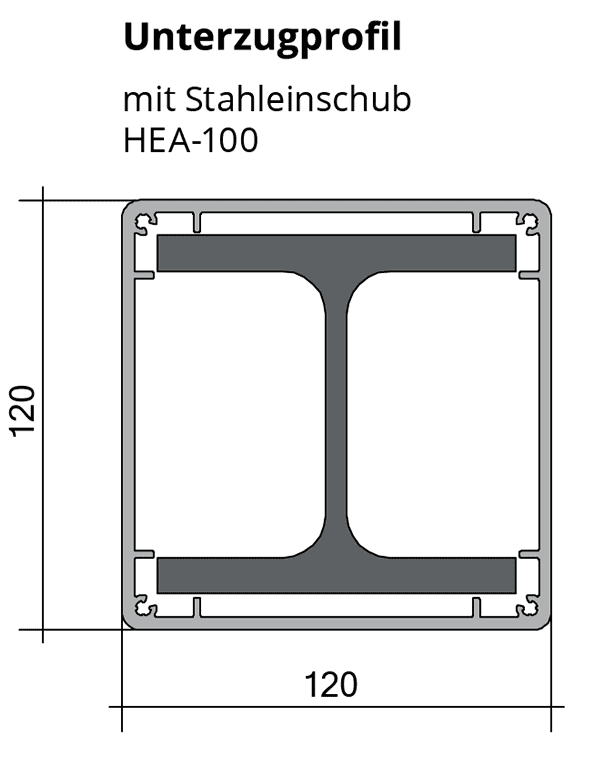

    • Unterzug: Vormontage Winkel für Stützen- und Sparrenbefestigung

Markise

  • Funk-Elektromotor inkl. Fernbedienung (Somfy*)
  • io®-Motor Somfy* inkl. Fernbedienung
  • 4 Kanal Handsender für Somfy RTS Funk Motoren
  • 5 Kanal Handsender für Somfy IO Funk Motoren
  • Sonnen- und Windwächter für Somfy IO und RTS



* Die Somfy GmbH entwickelt und vetreibt seit über 30 Jahren Antriebe und Steuerungen für Rolläden, Markisen, Tore und sonstige Sonnenschutzprodukte. Als weltweit eines der führenden Unternehmen für Antriebs- und Steuerungstechnik, können Sie sich auf die bewährte Qualität der Somfy Motoren verlassen.
