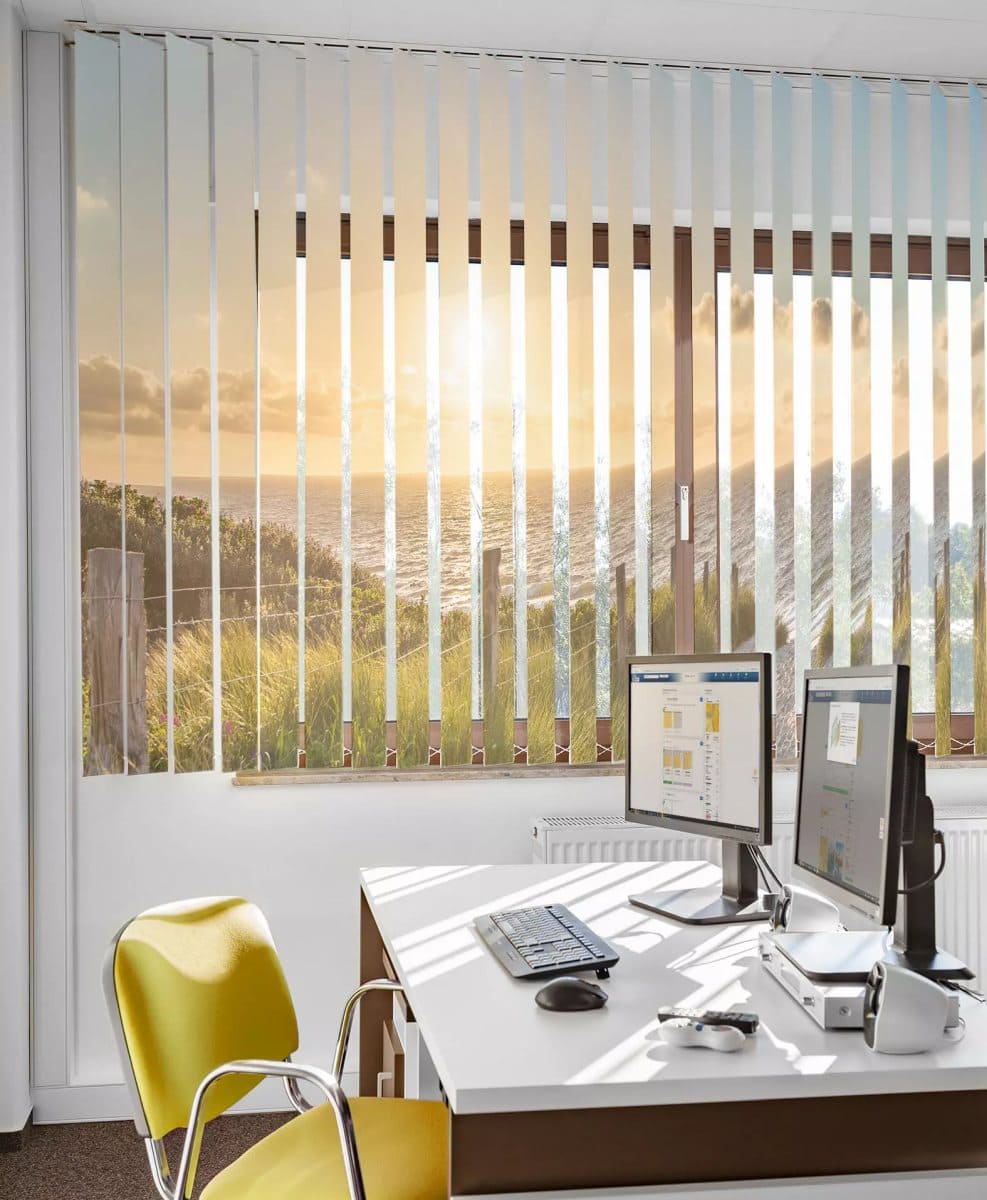

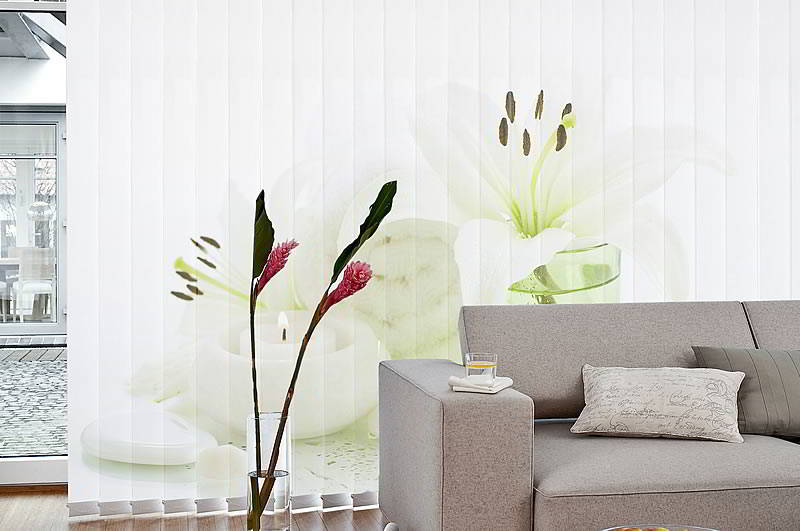

Lamellenvorhang mit Fotodruck nach Maß
Ihre individuelle Vertikalanlage für große Fenster und Fensterfronten
Schnellinfos
Name: Fotoamellenvorhang, Fotovertikale, Fotosenkrechtlamellen, Vertikal Lamellenanlage
Einsatzmöglichkeiten: Raum- und Lichtgestaltung, Sicht- und Blendschutz, Sonnenschutz, Abdunkelung
Merkmale: Frei verstellbar zur Anpassung der Lichtverhältnisse über Wendung und zur Seite Schieben der Lamellen. Mit eigenem Fotomotiv oder aus der großen Fotodatenbank von Adobe Stock® bedruckt
Bedienung: Die Bedienung erfolgt über Kette (OneLine), Kette/Schnur oder motorisiert. Die Bedienseite kann wahlweise rechts oder links angebracht sein. Das Lamellenpaket kann alternativ links, rechts, geteilt oder mittig ausgerichtet werden (siehe Zeichnungen weiter unten!).
Sonstiges: Lamellen wahlweise in einer Breite von 89mm oder 127mm.
Das ausgesuchte Motiv wird der jeweiligen Breite und der Höhe gemäß Ihrer Vorgaben im Onlinekonfigurator (nächste Seite) des Lamellenvorhangs angepasst.
Die Lamellen sind entweder halbtransparent (lichtdurchlässig, Sichtschutz) oder verdunkelnd. Der Lamellenstoff besteht aus 100% Kunstfaser.
Zum Wenden der Lamellen wird ein Kettenzuggetriebe eingesetzt, zum seitlichen Verschieben ist eine Bedienschnur installiert. Um die Bedienseite flexibel zu ändern, kann das Kopfprofil des Fotolamellenvorhangs vor der Montage umgedreht werden. Die Lamellen sind wahlweise 89 mm oder 127 mm breit und lassen sich um 180 Grad wenden bzw. verstellen. Vorhänge, die schmaler als 150 cm sind, werden mit 89 mm breiten Lamellen gefertigt.
Das Lamellenkopfprofil besteht aus Aluminium und ist wie sämtliche Bedienelemente in weiß oder silber gehalten. Montagematerial zur Wand- oder Deckenbefestigung ist im Lieferumfang enthalten (ohne Schrauben/Dübel). Die Montage kann mit einem einfachem Klick-System durchgeführt werden.
Wahlweise kann der Fotolamellenvorhang auch motorisiert bedient werden. Wählen Sie dazu bitte die entsprechende Bedienung auf der folgenden Konfigurationsseite und lesen dazu bitte die weiterführenden Informationen zum Elektroanschluss weiter unten auf dieser Seite.

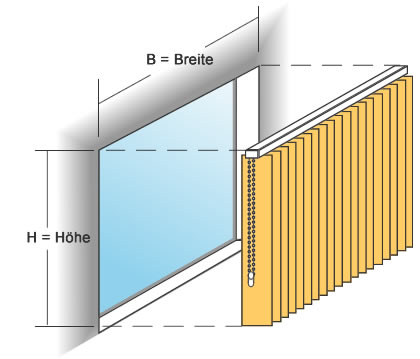

Messanleitung
Montage in die Nische
Bestellbreite (B): Tragen Sie bitte das fertige Breitenmaß abzüglich 1cm Toleranz ein, also die Breite der Oberschiene, an dem die Lamellen eingehängt werden. Die Lamellen schließen seitlich mit der Breite des Oberschiene ab.
Bestellhöhe (H): Bitte geben Sie die fertige Höhe ein, also das Maß vom Anbringungspunkt oben bis zur Oberkante Fensterbank oder Fußboden.
Bitte beachten Sie, dass die Lamellen unten frei laufen müssen, also nicht auf der Fensterbank oder dem Fussboden scheuern dürfen. Daher ziehen Sie bitte von Ihrem Aufmaß 2cm ab und tragen das Höhenmaß entsprechend ein.
Messanleitung
Montage vor die Nische
Bestellbreite (B): Tragen Sie bitte das fertige Breitenmaß ein, also die Breite der Oberschiene, an dem die Lamellen eingehängt werden. Die Lamellen schließen seitlich mit der Breite des Oberschiene ab.
Bestellhöhe (H): Bitte geben Sie die fertige Höhe ein, also das Maß vom Anbringungspunkt oben bis zur Oberkante Fensterbank oder Fußboden.
Bitte beachten Sie, dass die Lamellen unten frei laufen müssen, also nicht auf der Fensterbank oder dem Fussboden scheuern dürfen. Daher ziehen Sie bitte von Ihrem Aufmaß 2cm ab und tragen das Höhen maß entsprechend ein.

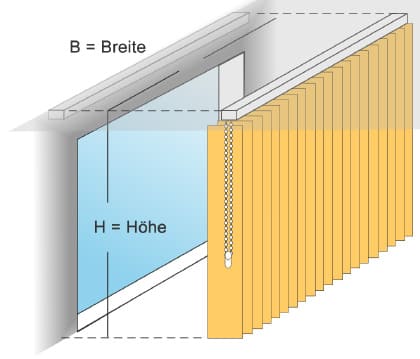

Messanleitung
Montage an der Decke
Bestellbreite (B): Tragen Sie bitte das fertige Breitenmaß ein, also die Breite der Oberschiene, an dem die Lamellen eingehängt werden. Die Lamellen schließen seitlich mit der Breite des Oberschiene ab.
Bestellhöhe (H): Bitte geben Sie die fertige Höhe ein, also das Maß vom Anbringungspunkt (Decke) oben bis zur Oberkante Fensterbank oder Fußboden.
Bitte beachten Sie, dass die Lamellen unten frei laufen müssen, also nicht auf der Fensterbank oder dem Fussboden scheuern dürfen. Daher ziehen Sie bitte von Ihrem Aufmaß 2cm ab und tragen das Höhenmaß entsprechend ein.
Technische Merkmale
Eigenschaften und Technische DatenAnlagendaten
- max. Breite 500 cm
- max. Höhe 400 cm
- Lamellenbreiten in 89 mm und 127 mm
- Lamellenanlage besteht aus der Laufschiene aus Aluminium, 48 x 25 mm, Laufwagen mit Rutschkupplung, Abstandshaltern aus Kunststoff, Clips und Stoff
Lamellenpaket beim Zusammenschieben:
- Lamellenbreite 127 mm ca. 9 cm/lfm Schiene + 7 cm (Abstand von Getriebe),
- Lamellenbreite 89 mm ca. 13 cm/lfm Schiene + 5 cm (Abstand von Getriebe)
Schienenfarben
Bedienungsarten / Bedienseite
- Bedienung mittels Kette zum Wenden und Schnur zum Verschieben der Lamellen
- Oder wahlweise nur mit Wendekette oder auch mit Funk- oder Drahtgebundenem Motor
-
1. Bedienung und das Lamellenpaket auf einer Seite
Wahlweise links oder rechts
2. Bedienung und Paket auf der jeweils gegenüberliegenden Seite
Wahlweise links oder rechts
3. Bedienung auf einer Seite, Paket geteilt.
Die Bedienung ist links oder rechts
4. Bedienung auf einer Seite, Paket mittig.
Die Bedienung ist links oder rechts
- Bitte wählen Sie Ihr gewünschtes Motiv und schneiden Sie es anschließend mit unserem Konfigurator, nach Ihren Vorstellungen, zurecht. Neben einer großen Sammlung an Bildmotiven von Adobe Stock, haben Sie zusätzlich die Möglichkeit eines unserer 12 Werder Bremen Fotomotive zu wählen. Mithilfe unserer Suchfunktionen können Sie Ihre Suche nach Ihren Vorstellungen einschränken und vereinfachen. Ein eigenes Bildmotiv hochzuladen und zu verwenden ist selbstverständlich ebenfalls möglich.
- Informationen zur Qualität von eigenen Motiven
- Motive aus der Bilddatenbank Adobe Stock
Stoff
- halbtransparenter Rollostoff (lichtdurchlässig, Sichtschutz)
- verdunkelnder Rollostoff (lichtundurchlässig, Sichtschutz)
- Der Rollostoff besteht aus 100% Kunstfaser
- Bei der Wahl von verdunkelnden Stoffen haben Sie zusätzlich die Möglichkeit das Fotomotiv sowohl auf die Vorder- als auch auf die Rückseite Ihres Fotorollos drucken zu lassen. Beachten Sie dabei den Aufpreis bei der Verwendung von verdunkelnden Stoffen!
Marken Motoren mit Somfy RTS Modul
Elektromotor IQ2 RTS / Wired
Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann ein einzelner Motor oder eine Gruppe von Motoren gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Motoren oder Motorengruppen seperat zu steuern.
1 Kanal Handsender
Situo 1 RTS Pure II
5 Kanal Handsender
Situo 5 RTS Pure II
1 Kanal Wandsender
Centralis Uno IB
