Die Doppelmarkise DUAL

Freistehende Doppelmarkise zur Beschattung von großen Flächen

Schnellinfos

Name: Freistehende Doppelmarkise Dual

Hersteller: Made in Germany der Marke EcoLine®

Einsatzmöglichkeiten: Gastronomie, Terrasse/Sitzecke im Garten, Spielsandkasten für Kinder beschatten

Maße: Breite: bis 700 cm, Höhe: Die Höhe der Steher 300 cm, Ausfall: 150 / 200 / 250 / 300 / 350 / 400 cm

Merkmale: doppelseitige Gelenkarmmarkise, 3-teiliges Schutzdach, Multiflex-4-fach-Seilzung, Beschattung von über 50 m² Fläche und stufenlose Neigung von 0° bis 40 °

Bedienung: Die Bedienung erfolgt über Draht-, Funk- oder Somy IO Homecontrol Steuerung des Elektromotors

Gestellfarben (pulverbeschichtet): Weiß (RAL 9016), Silber (RAL 9006)

Tuch: Uni-, Blockstreifen-, Design- und beschichtete Stoffe, Soltis- und Screen-Stoffe stehen zur Auwahl

Sonstiges: Optionaler Vario Volant (bis zu 100 cm Höhe) oder 4 Standard Volants

ab 4639,57€ 5272,24€

(inkl. MwSt. zzgl. Versandkosten), Lieferzeit: ca. 15-20 Werktage
Zubehör für diese Markise

Jetzt konfigurieren

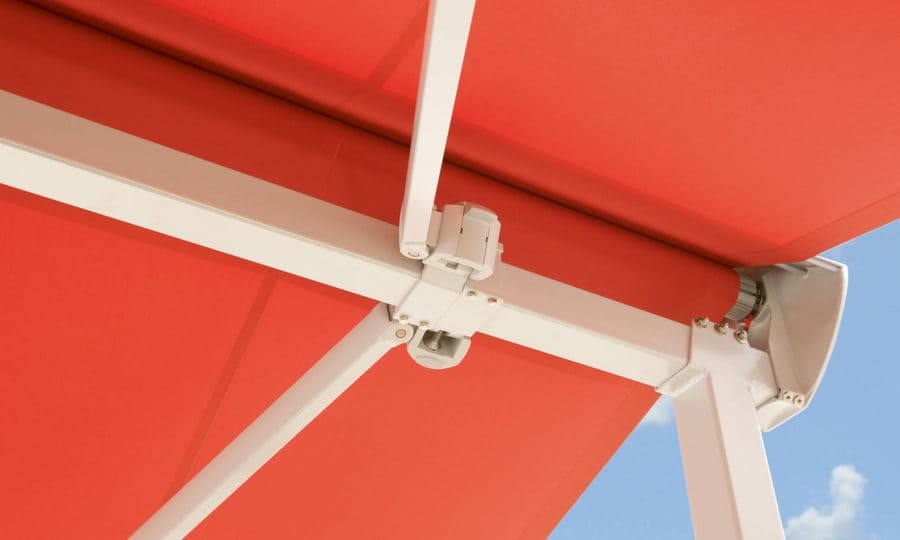

Unsere DUAL Markise ist eine freistehende, doppelseitige Gelenkarmmarkise, die synchron nach beiden Seiten ausfährt. Basis ist ein zentrales Montagerohr, woran die beiden Gelenkarmpaare gegenüberliegend mit speziellen Armhaltern befestigt sind. Die beiden Tücher werden auf eine mittig angeordnete Tuchwelle mit mehreren Stoffnuten gegengleich aufgewickelt. Die gesamte Markise wird von zwei Stehern aus Stahl getragen, die mittels groß dimensionierten Bodenplatten mit dem Untergrund verschraubt sind. Die Basis der Anlage bietet ein stabiles Tragrohr 80 x 80 x 3 mm, auf dem die Komponenten der Markise aufgebaut sind. Gelenkarme aus Aluminium mit innen liegenden Federzügen und Multiflex-4-fach-Seilzug dienen zur geräuscharmen Kraftübertragung. Die Neigung der Markise ist von 0° bis 40 ° stufenlos verstellbar. Getragen wird die gesamte Anlage von zwei Stehern aus verzinktem, pulverbeschichteten Stahl, Standardhöhe 300 cm, die mittels groß dimensionierten Bodenplatten mit dem Untergrund verschraubt werden. Optional kann die Markise beidseitig mit einem Vario-Volant ausgestattet werden.

Die Lebensdauer ist bei der Fallarmmarkise Nano 100 ebenfalls ein Aspekt, der große Aufmerksamkeit erhält. Bei dem Stoff haben Sie die Möglichkeit aus drei verschiedenen Stoffvarianten zu wählen. Die erste Möglichkeit sind Stoffe aus 100% Polyacryl des französischen Herstellers Dickson. Diese Stoffe sind lichtecht, atmungsaktiv, schmutz-, wasser- und ölabweisend sowie licht- und UV-beständig.

Die nächste Alternative sind unsere SCREEN Stoffe, welche aus einem hochreißfesten und kunststoffbeschichteten Trägergewebe aus Glasfasern besteht. Auch diese Stoffe sind witterungsbeständig, atmungsaktiv sowie fäulnishemmend.

Die letzte Auswahl bezüglich des Stoffes sind die Gewebe Soltis 86/ Soltis 92. Diese bestehen aus Polyester und sind ebenfalls hochreißfest, kunststoffbeschichtet und schwer entflammbar. Auch die Eigenschaften wie Witterungsbeständigkeit und UV-Schutz sind hier wieder anzutreffen.

Zur Steuerung der Fassadenmarkise Nano 100 stehen manuelle oder elektrische Antriebe zur Verfügung. Manuell lassen sich die Markisen über eine Handkurbel von innen oder außen ausfahren. Die Bedienseite kann dabei frei gewählt werden. Elektrische Markisen werden von Motoren der Marke Somfy ausgefahren, welche sich entweder über Schalter, mit Handsender oder Somfy IO Homecontrol steuern lassen.

Auf alle unsere Fassadenmarkisen Nano 100 erhalten Sie eine Garantie von 5 Jahren. Bei Fragen zu diesem Produkt stehen wir Ihnen gerne zur Verfügung.

Montageanleitung

Jetzt konfigurieren

Technische Merkmale

Eigenschaften und Technische Daten

Größe und Antrieb

Hersteller

Die Marke EcoLine® wird exklusiv für Rollo Rieper in Melsungen, Deutschland, produziert.

Anlagenbreite

bis max. 700 cm Breite
zwei Steher, Höhe 300 cm (minimale Fundamentgröße 100 x 80 x80 cm)

Armlängen (Ausfall)

2 x 150, 2 x 200, 2 x 250, 2 x 300, 2 x 350, 2 x 400 cm

Montagearten (Befestigungssets sind optional auswählbar, s.u.)

Montage mit zwei Stehern (Montage mittels zweier 300 cm hoher Steher)

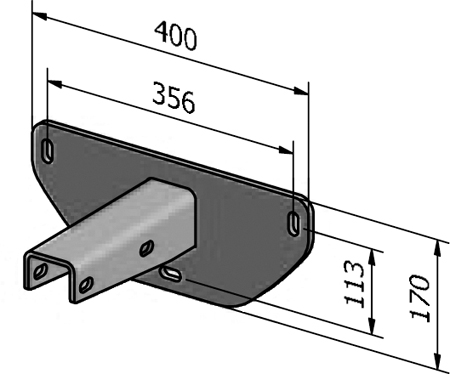

Montage mit einem Steher und einer Wandkonsole (Wandanschluß)

Tuchwelle

aus profiliertem Stahlblech, sendzimirverzinkt mit 3 Stoffnuten.
Durchmesser ca. 81 mm

Antrieb

Elektromotoren von Somfy*(in die Tuchwelle integriert) als Sonderausstattung, wahlweise rechts oder links mit Draht Steuerungen, Funk Steuerungen oder mit Somfy IO Homecontrol

Gestell / Material / Farben

Konsolrohr und Steher

stabiles Tragrohr 80 x 80 x 3 sendzimirverzinkt und pulverbeschichtet

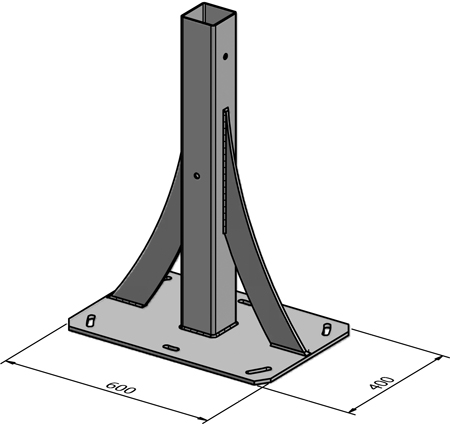

Zweiteiliger galvanisch verzinkter Stahlsteher. Steher in den Dimensionen 90 x 90 x 4 mm mit
oben angeschweißter Gabel zur Aufnahme des Montagerohres. Steherfuß in den

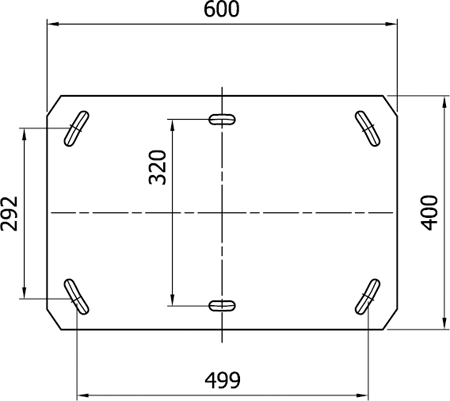

Dimensionen 100 x 100 x 4 mm mit unten angeschweißter Grundplatte in den Dimensionen
400 x 600 x 10 mm.

Ausfallprofil / Schutzdach

Profil: stranggepresstes Aluminium-Mehrkammerprofil zur Aufnahme von Bespannung, auswechselbarem Volant und Armbefestigung.
Schutzdach: 3 teiliges stranggepresste Aluminium-Profil, das mit den Aluminium-Seitenteilen verschraubt ist.
Seitenteile: Aus kukillengegossenem Aluminium zur Aufname des Montagerohres, sowie des Schutzdach

Gelenkarme

Aluminium-Strangpressprofilen mit innen liegenden Federzügen
Armgelenke aus Aluminium-Vakuum-Druckguss (Armgabel bei Ausfall 3500 mm bis 4500 mm aus gesenkgeschmiedetem Aluminium), chromatiert nach DIN 50939 und in Fassadenqualität pulverbeschicht.
Multiflex-4-fach-Seilzug zur Kraftübertragung
leicht zugängliche, patentierte Neigungsjustierung (0 bis 40 Grad)

Gestellfarben

Silber RAL 9006/Eloxal

Weiß RAL 9016

Markisenstoff und Volant

Dickson Orchestra: Uni, Blockstreifen und Designstoffe:

Markisenstoffe aus der Orchestra (Uni) und Orchestra (Muster) Reihe vom französischen Hersteller Dickson
Optimale Widerstandsfähigkeit und Sonnenschutz
Hält bis zu 100% der auftreffenden UVA- und UVB-Strahlen zurück
ca. 290g/m2, 100% Acryl, spinndüsengefärbt, Lichtdurchlässigkeit 0,11%, Wassersäule 370 mm nach ISO 811 Schmerber
«Cleangard» - schmutz und wasserabweisende Spezialausrüstung, sehr geringe Ausdehnung. Orchestra Eigenschaften (Kollektion im Kasten Produktinfos)

Dickson Orchestra MAX: Beschichtet und wasserabweisend

Einseitig mit einem fungizid wirkenden Acrylharz beschichtet, UV-beständig und absolut wasserundurchlässig. Dies ermöglicht eine ganzjährige Terrassennutzung - auch bei Regen.
Bei Bespannung mit erhöht wasserfest Orchestra Max oder Designerstoff ist aufgrund des hohen Flächengewichts auch bei kleineren Anlagengrößen eine Tuchstütze empfehlenswert (nur bei Wintergarten - und Pergolamarkisen)
ca. 320g/m2, Wassersäule 1200 mm nach ISO 811 Schmerber, Orchestra Max Eigenschaften (Kollektion im Kasten Produktinfos)
Dies ermöglicht eine ganzjährige Terrassennutzung - auch bei Regen.

Volant

absenkbarer Vario Volant, auf max. 100 cm-Länge ausfahrbar, per Handkurbel bedienbar
optional erhältlicher Standard Volant, 20 cm Höhe
passend eingefasst und abnehmbar
Folgende Formen sind erhältlich:

Sicherheit und Garantie

Markise TÜV geprüft/CE DIN EN 13561
Windwiderstandsklasse 2 (Markisen werden nach DIN EN 13561 Punkt 4.3 in Windwiderstandsklassen eingeteilt)
5 Jahre Garantie
Garantiebestimmungen

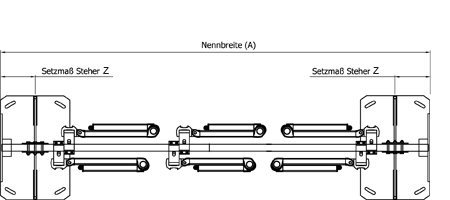

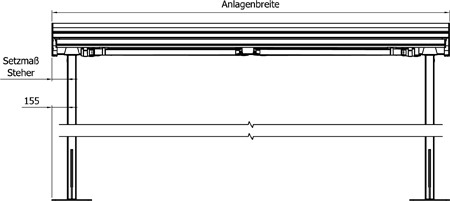

Maße / Zeichnungen

Verstellbarer Neigungswinkel von 0° bis 40°

Montage

Montagearten

Wand- / Steher oder Stehermontage
Das Befestigungsmaterial (Schrauben und Dübel) ist zunächst nicht im Lieferumfang enthalten. Da sämtliches Montagezubehör stark vom Untergrund abhängig ist, auf dem Sie montieren, können Sie es sich auf den folgenden Seiten selbst zusammenstellen und zusätzlich in Ihren Warenkorb legen: Montagezubehör

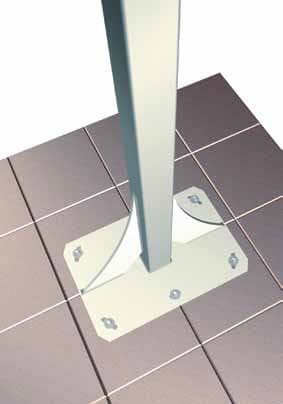

Steher Montage

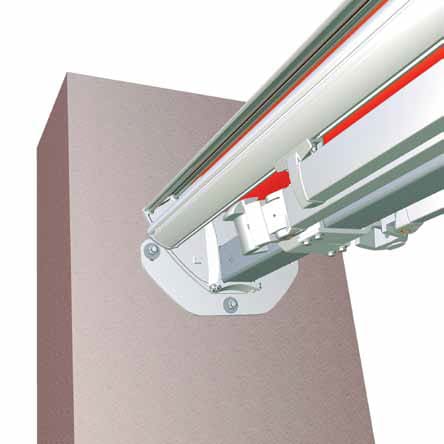

Wandmontage und Steher

Steher Montage

Wandmontage und Steher

Funk Steuerungen

Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann ein einzelner Motor oder eine Gruppe von Motoren gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Motoren oder Motorengruppen seperat zu steuern.

1 Kanal Handsender
Telis 1 RTS

Somfy Telis 4 RTs Pure - zur Steuerung von 4 Einzelrolllöden oder Gruppen

5 Kanal Handsender
Telis 4 RTS

Somfy Telis 6 Chronis RTS mit Zeitsteuerung

6 Kanal Handsender mit Zeitbefehlen
Telis 6 Chronis RTS

Somy Telis 16 RTS inkl. Gruppensteuerung

16 Kanal Handsender
Telis 16 RTS

Somfy Smoove IN RTS 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender
Smoove 1 IN RTS

Somfy Chronis Smart RTS zur Steuerung eines Rollladens, bzw. Gruppe inkl. Zeitsteuerung

1 Kanal Wandsender
Chronis RTS smart

Draht Steuerungen

Somfy Smoove Uno - manuelle Steuerung eines Antriebes

Einzelsteuergerät
Smoove Uno

Somfy Smoove Duo - manuelle Steuerung zweier Antriebe

Zweifach Schalter
Smoove Duo

Drahtgebundener Wandsender Chronis Uno Smart mit Zeitsteuerung

Programmschaltuhr
Chronis Uno Smart

Drahtgebundener Wandsender Chronis L Comfort mit Zeitsteuerung und optionalem Lichtsensor

Programmschaltuhr mit Helligkeitsautomatik
Chronis Uno L Comfort

1 Kanal Wandsender
Chronis Smoove Uno

Manuelle Schlüsselsteuerung eines Antriebes

Schlüssel- Taster

Somfy io Homecontrol

Mit dem io-homecontrol® Funksteuerungssystem von Somfy lassen sich nicht nur Rollladen, Markise, Sonnenschutz und Garagentore steuern, sondern auch Heizkörper, Fenster, Dachfenster und Beleuchtung - und das alles über ein und dieselbe Fernbedienung und ist beliebig erweiterbar.
