Die Pergolamarkise Caprio Pergola

Stil und Funktionalität vereint in einer Pergola-Markise

Dickson LogoEcoline Logo

Schnellinfos

Name: Pergolamarkise Caprio Pergola

Hersteller: Made in Germany der Marke EcoLine®

Maße: Breite: max. 600 cm, Höhe der Pergola Pfosten beträgt immer 300 cm, Ausfall: 100-700 cm, nach vorne können die Führungsschienen bis zu 150 cm über den letzten Befestigungspunkt hinausragen

Merkmale: Montage der Kassette an Wand oder Decke, freitragende Schienen, zwei Steher mit Fuß zum Aufschrauben

Bedienung: Draht-, Funk- oder Somy IO Homecontrol Steuerung des Elektromotors

Gestellfarben (pulverbeschichtet), silber RAL 9006, weiß RAL 9016, DB 701-704

Tuch: Uni-, Blockstreifen-, Design- und beschichtete Stoffe, Soltis- und Screen-Stoffe stehen zur Auwahl

Sonstiges: optimale Beschattung von Terrassen und Gastronomiebereichen.

ab 2093,95€ 2463,47€
(inkl. MwSt. zzgl. Versandkosten), Lieferzeit: ca. 15 - 20 Werktage

Unsere Caprio Pergolamarkise wird für Sie millimetergenau nach Maß produziert. Die Caprio Pergola überzeugt durch ihre einfache Bedienbarkeit und hohe Funktionalität. Durch ihre eigenen Stützen aus wandungsstarkem Aluminium steht die Markise fest und sicher - bei Wind und Wetter.

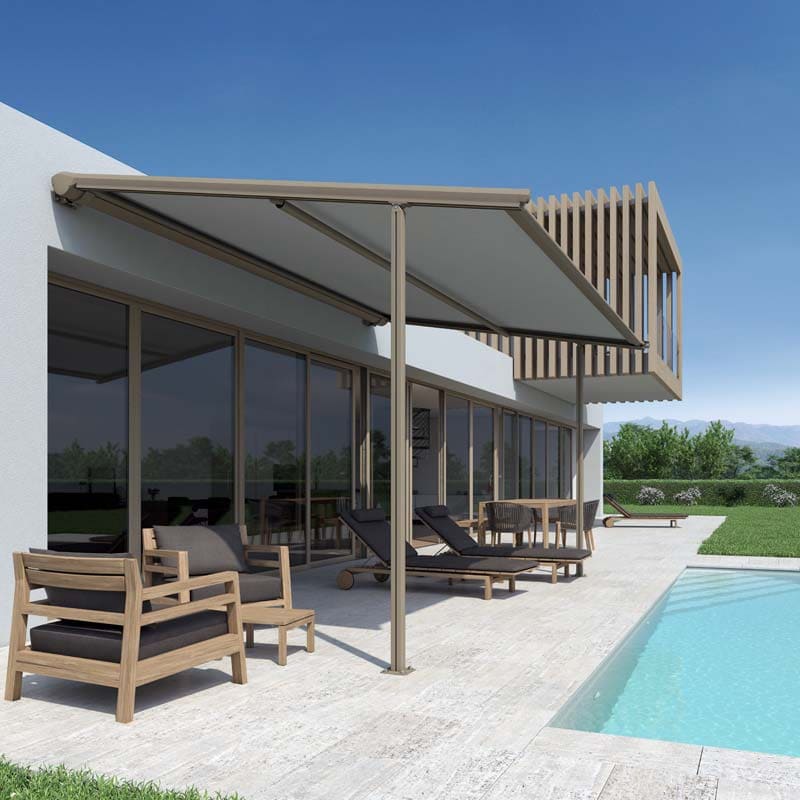

Die Caprio Pergola stellt eine optimale freistehende Beschattung und Wetterschutz von Terrassen und Gastronomiebereichen dar. Die formschöne und kompakte Kassette schützt das Tuch und die Technik vor Nässe und Witterung. Die Kassettenbefestigung geschieht über zwei Wandkonsolen mit einstellbarem Schwenkbereich von 0°-35°. Zusätzlich überzeugt die Caprio Pergola mit zwei freitragenden Aluminiumschienen mit integrierter Regenablaufrinne.

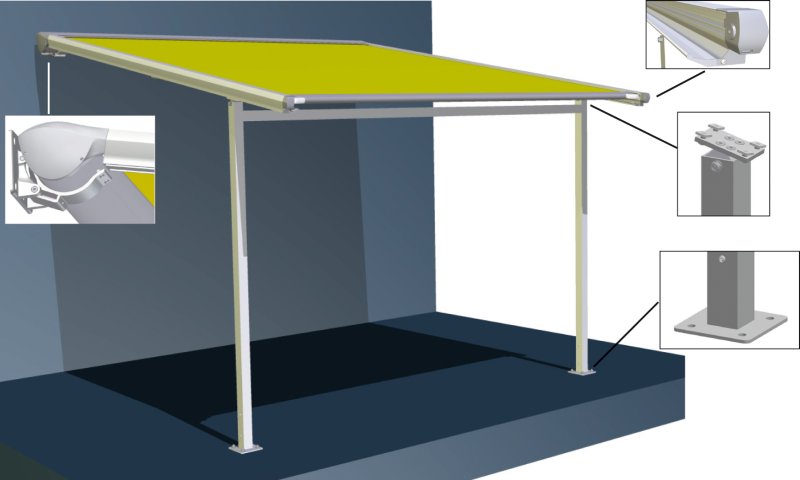

Die beiden Stützen aus Aluminium werden in den Maßen 60x60x4mm inkl. Drehkörper und Pergolafuß zum Aufschrauben mitgeliefert (wird immer in 300 cm-Länge angeboten). Die Maße des Querträgers aus Aluminium zur Montage zwischen den Stützen betragen ebenfalls 60x60x4mm.

In der Gegenzuganlage arbeitet ein straffes Gurtband aus Aramidfasern. Die Bruchlast beträgt mehr als 400kg, die Dehnung weniger als 1%.

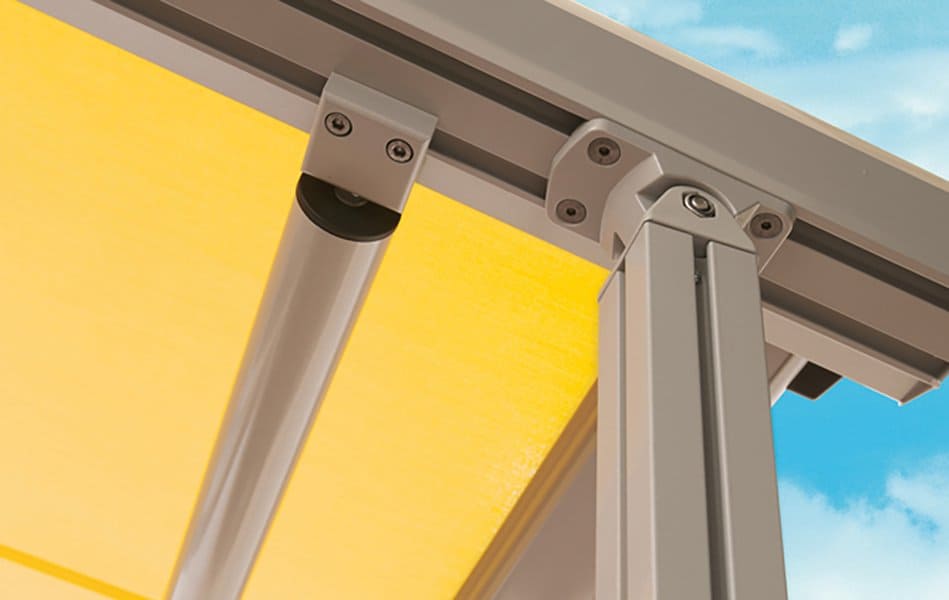

Die Tuchwelle hat eine Größe von ø 85mm. In ihr ist die Triebfedermechanik integriert. Bei einem Ausfall von über 350 cm wird aus Stabilitätsgründen eine feststehende Tuchstütze zusätzlich angeboten. Bei einem Ausfall von über 550 cm wird eine zweite Tuchstütze eingesetzt.

Technische Merkmale

Eigenschaften und Technische Daten

Hersteller

  • Die Marke EcoLine® wird exklusiv für Rollo Rieper in Deutschland produziert.

Anlagenbreite

  • max. 600 cm
  • ab 351 cm Markisenbreite sind immer zwei Tuchstützprofile eingesetzt.
  • ab 551 cm Markisenbreite sind immer drei Tuchstützprofile eingesetzt.
  • koppelbar auf Anfrage

Pfostenhöhe (bei 65 mm Lamellenbreite)

  • Höhe der Pergola Pfosten beträgt immer 300 cm (eine evtl. Kürzung muss selbst vorgenommen werden)

Ausfall / Überstand

  • Ausfall ist das Maß von Hinterkante Gehäuse bis Vorderkante Schiene
  • Ausfall: 100-700 cm
  • nach vorne können die Führungsschienen bis zu 150 cm über den letzten Befestigungspunkt hinausragen. (siehe Bild rechts, Abmaße)
  • Technisch bedingt kann das Ausfallprofil max. bis ca. 6,6 cm vor Schienenende ausgefahren werden

Montagearten

  • Wandmontage (Kassette wird gegen die Wand geschraubt)
  • Deckenmontage (Kassette wird mit zusätzlichen Winkeln in die Decke geschraubt)

Antrieb /Antriebsbedienung

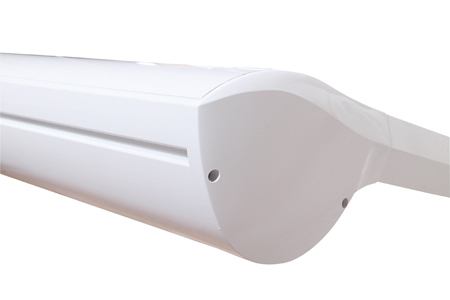

Kassette

  • Kompaktes Gehäuse (153 x 235 mm) aus zwei ineinander scharnierenden Aluminium-Strangpressprofilen zur witterungsgeschützten Aufnahme von Tuchwelle und Tuch. Im eingefahrenen Zustand bilden Gehäuse und Fallprofil eine geschlossene Kassette.
    Seitenteile aus Zink-Druckguss mit starken Anschlusszapfen als Steckverbindung mit den Führungsschienen.

Tuchwelle

  • Sendzimirverzinktes, rollverformtes Stahlnutrohr Ø 85 mm, Wandstärke 1,25mm.
    Die Tuchwelle ist über wartungsfreie Kunststofflager auf der Motorwelle drehbar gelagert und mittels innenliegenden Triebfedern mit rotierender Kraft (Moment) beaufschlagt.

Motorwelle

  • Stranggepresstes Aluminiumrohr Ø 50 mm mit Segmentverzahnung zur Aufnahme des Antriebes, der Bandscheiben und der Reduktionseinheit für die Triebfedern. Die Motorwelle ist mit gekapselten Kugellagern im Gehäuse gelagert. Die an den Wellenenden befestigten Bandscheiben aus Kunststoff nehmen das Zugband des Gegenzuges auf.

Fallprofil

  • Stabiles, einteiliges Hohlkammer-Aluminiumprofil 92x44 mm, Wandstärke 2,5mm; Endkappen aus Zinkdruckguss mit Kunststoff-Rollengleitern für einen geräuscharmen Anlagenlauf.

Führungsschienen

  • Stabile Seitenführungen aus stranggepresstem Hohlkammer-Aluminiumprofil 45 x 64 mm mit unterer Montagenut für die Distanzkonsolen und speziellen Kammern zur Aufnahme der Laufwagen und Zugbänder. Ein 20mm breiter Schenkel an der Oberseite deckt den Stoffspalt nahezu ab.

alle sichtbaren Aluminium-Teile chromatisiert nach DIN 50939 und in Fassadenqualität pulverbeschichtet nach RAL.

Weißaluminium RAL 9006

Weißaluminium RAL 9006

Weiß RAL 9016

Weiß RAL 9016

DB 701

DB 701

DB 702

DB 702

DB 703

DB 703

DB 704

DB 704

Farben nach RAL

RAL Farbe nach Wahl

Soltis 86 - maximale Transparenz bei angenehmen Klima

Dank der Gittergewebestruktur auch an schwülen und heißen Sommertagen optimale klimatische Bedingungen unter Ihrem Sonnensegel. UV Schutz bis maximal 82%, ca. 380g/m2, schwer entflammbar nach DIN 4102 B1, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 230 DaN/5 cm, Reißkraft (Schuss) 160 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzun

Soltis 92 - hohe Widerstandsfähigkeit und formstabil

Das Screengewebe Soltis 92 bietet für grossflächige Tücher einen hervorragenden Sonnenschutz wie bei Fassaden und Glasdachbeschattungen. Bildschirmarbeitsplatz geeignet (bei Farben mit TV-Wert max 5%). Metarial: PVC beschichtetes Polyester 420 g/m, schwer entflammbar nach DIN 4102 B1, M2

Soltis 96 - sehr guter Sonnen- und UV-Schutz

Wärmeschutz durch perforierte Öffnungen, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 400g/m2, Brandklasse M2, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 220 DaN/5 cm, Reißkraft (Schuss) 220 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzung

Soltis W96 - komplett Wasserdicht trotz Sichtkomfort

Wasserundurchlässigen Compositgewebe, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 620g/m2, komplett wasserundurchlässiges Tuch, Brandklasse M2, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 220 DaN/5 cm, Reißkraft (Schuss) 220 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzun, Soltis W96 ist in 5 Farbtönen erhältlich

Dickson Orchestra / Orchestra Max / Sunvision

Optimale Widerstandsfähigkeit und Sonnenschutz, hält bis zu 100% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 290g/m2, 100% Acryl, spinndüsengefärbt, Lichtdurchlässigkeit 0,11%, Wassersäule 370 mm nach ISO 811 Schmerber, «Cleangard» - schmutz und wasserabweisende Spezialausrüstung, sehr geringe Ausdehnung, Reißkraft (Kette) 154 DaN/5 cm, Reißkraft (Schuss) 105 DaN/5 cm
Orchestra Max: ca. 320g/m2, wasserabperlende Imprägnierung - einfache Reinigung, Wassersäule 1200 mm nach ISO 811 Schmerber, Reißkraft (Kette) 154 DaN/5 cm, Reißkraft (Schuss) 105 DaN/5 cm

Markise TÜV geprüft/CE DIN EN 13561

Windwiderstandsklasse 2

Markisen werden nach DIN EN 13561 Punkt 4.3 in Windwiderstandsklassen eingeteilt:

Windwider
-standsklasse

Bezeichung

Windstärke
nach Beaufort-Skala)

Windge-
schwindigkeit

Klasse 0

keine Leistungsmerkmale für das Produkt definiert, bzw. Anforderungen nach Klasse 1 nicht erfüllt

Klasse 1

mäßiger Wind

4

20 - 28 km/h

Klasse 2

frischer Wind

5

29 - 38 km/h

Klasse 3

starker Wind

6

39 - 48 km/h

5 Jahre Garantie - Garantiezertifikat

Montagearten

  • Wand- oder Deckenmontage
  • Standardmäßig erfolgt die Lieferung der Markise inkl. Konsolen für Wand- oder Deckenmontagen (vorab auswählbar). Bei einer Montage mit Dachsparrenhaltern wird der Mehrpreis automatisch von unserem System einkalkuliert. Das Befestigungsmaterial (Schrauben und Dübel) ist zunächst nicht im Lieferumfang enthalten. Da sämtliches Montagezubehör stark vom Untergrund abhängig ist, auf dem Sie montieren, können Sie es sich auf den folgenden Seiten selbst zusammenstellen und zusätzlich in Ihren Warenkorb legen: Montagezubehör

Montage gegen die Wand und mit Deckenwinkel gegen die Decke geschraubt

Pergolamarkise Caprio gegen die Wand geschraubt

gegen die Wand geschraubt

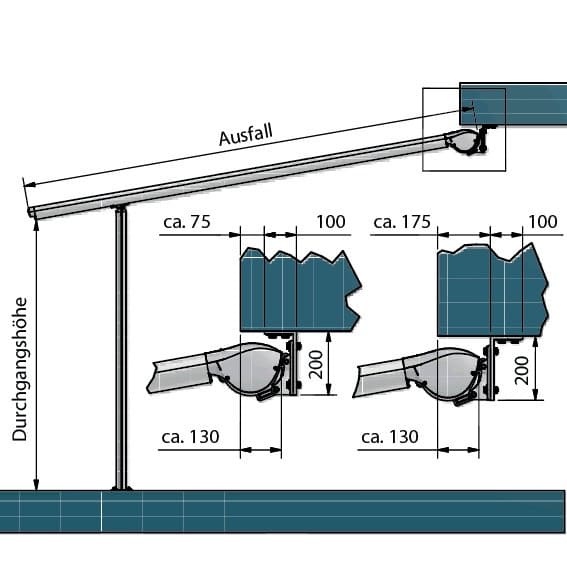

Pergolamarkise Caprio gegen die Decke geschraubt

gegen die Decke geschraubt

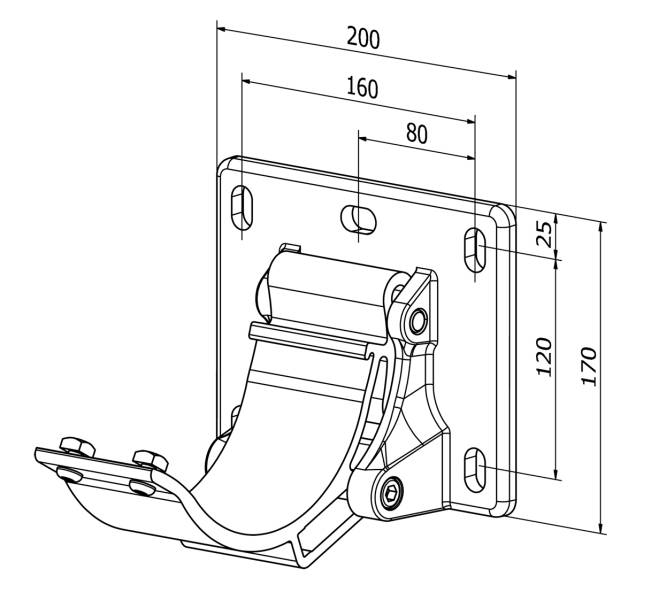

Pergolamarkise Caprio - Wandkonsole

Wandkonsole

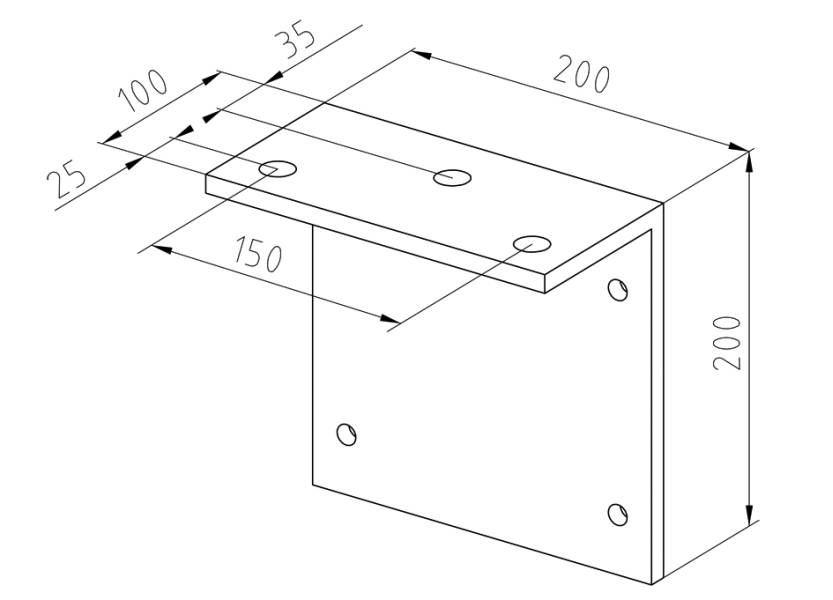

Pergolamarkise Caprio - Deckenwinkel

Deckenwinkel

Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann ein einzelner Motor oder eine Gruppe von Motoren gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Motoren oder Motorengruppen seperat zu steuern.

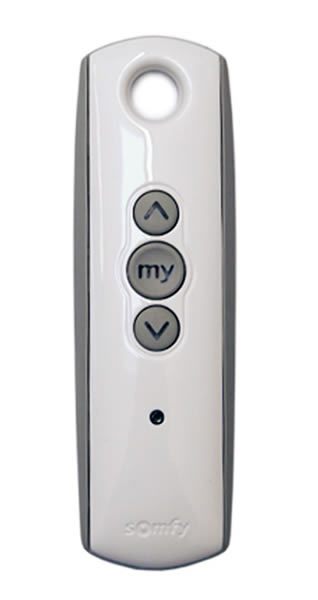

Somfy Telis 1 RTS - Einzelsteuerung

1 Kanal Handsender
Telis 1 RTS

Somfy Telis 4 RTs Pure - zur Steuerung von 4  Einzelrolllöden oder Gruppen

5 Kanal Handsender
Telis 4 RTS

Somfy Telis 6 Chronis RTS mit Zeitsteuerung

6 Kanal Handsender mit Zeitbefehlen
Telis 6 Chronis RTS

Somy Telis 16 RTS inkl. Gruppensteuerung

16 Kanal Handsender
Telis 16 RTS

Somfy Smoove IN RTS 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender
Smoove 1 IN RTS


Somfy Chronis Smart RTS zur Steuerung eines Rollladens, bzw. Gruppe inkl. Zeitsteuerung

1 Kanal Wandsender
Chronis RTS smart

powered by Somfy
Somfy Smoove Uno - manuelle Steuerung eines Antriebes

Einzelsteuergerät
Smoove Uno

Somfy Smoove Uno - manuelle Steuerung eines Antriebes

Zweifach Schalter
Smoove Duo

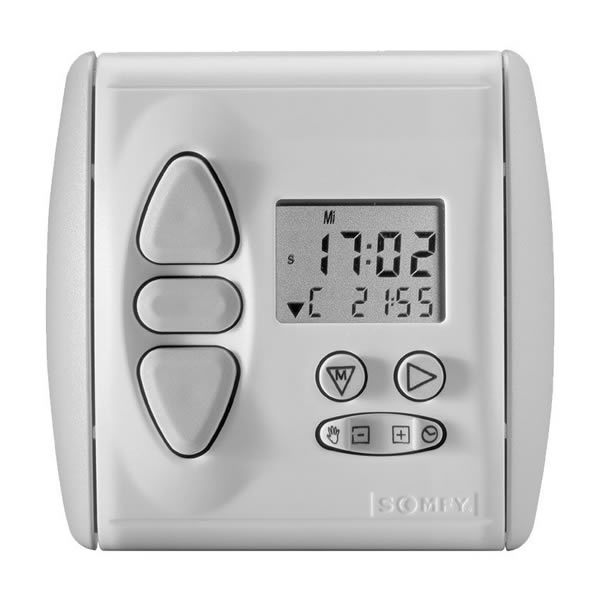

Drahtgebundener Wandsender Chronis Uno Smart mit Zeitsteuerung

Programmschaltuhr
Chronis Uno Smart

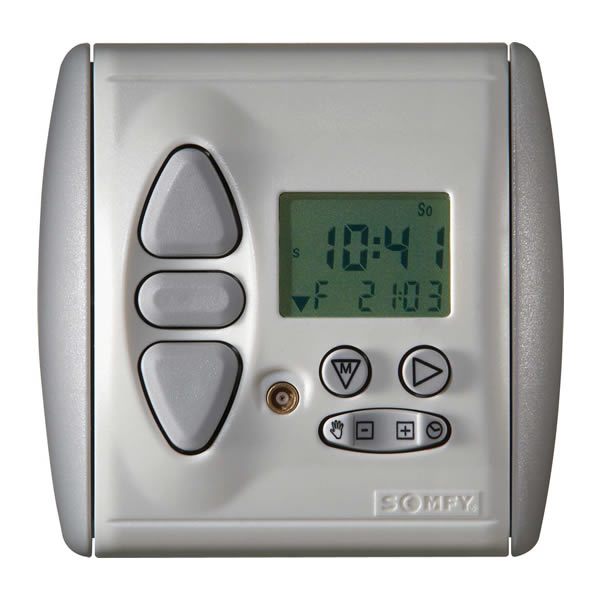

Drahtgebundener Wandsender Chronis L Comfort mit Zeitsteuerung und optionalem Lichtsensor

Programmschaltuhr mit Helligkeitsautomatik
Chronis Uno L Comfort

Mit dem io-homecontrol® Funksteuerungssystem von Somfy lassen sich nicht nur Rollladen, Markise, Sonnenschutz und Garagentore steuern, sondern auch Heizkörper, Fenster, Dachfenster und Beleuchtung - und das alles über ein und dieselbe Fernbedienung und ist beliebig erweiterbar.

Situo 1 IO Pure II

1 Kanal Handsender
Situo 1 IO Pure II

Situo 5 IO Pure II

5 Kanal Handsender
Situo 5 IO Pure II

Somfy Smoove Origin IO 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender
Somfy 1 IN IO

Somfy Smoove Origin IO 1 Kanal Wandsender mit Manuell und Automatikbetrieb

Wandsender mit Manuell / Automatikbetrieb
Somfy Smoove A/M IO

Somfy Chronis io mit Zeitsteuerung

1-Kanal Funkprogrammschaltuhr

Chronis IO
powered by Somfy

Marken Motoren von Somfy mit Drahtsteuerung

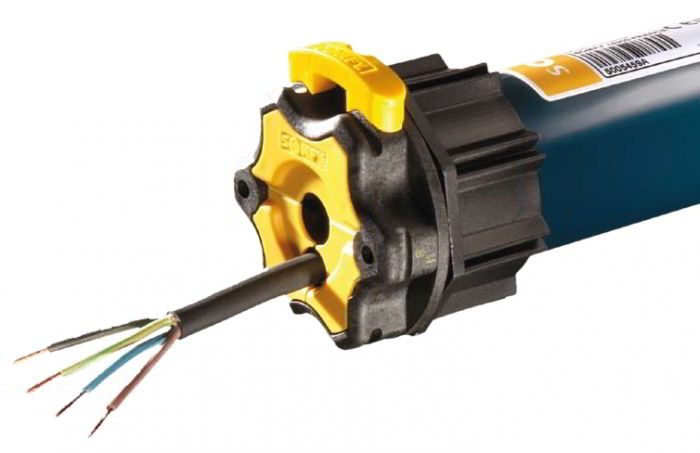

Somfy LT 50 Mariner

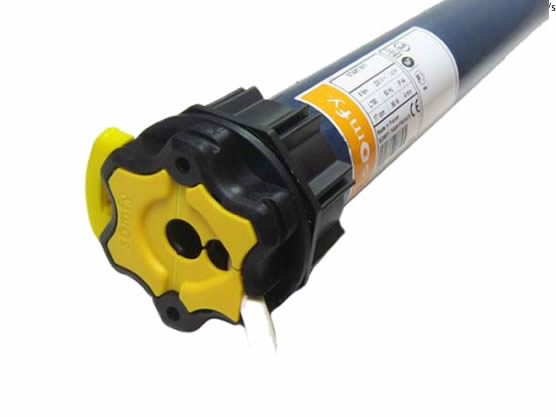

Somfy HiPro SLT 50 Mariner


Motoren von Somfy mit Funksteuerung / IO

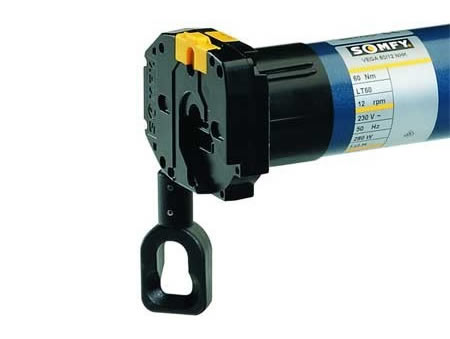

Somfy Sunea 50 NHK RTS
(nicht für jedes Markisen Modell erhältlich)


  • Sonnen- und Windwächter
  • Elektromotor mit Schalter (Somfy*)
  • Funk-Elektromotor inkl. Fernbedienung (Somfy*)
  • io®-Motor Somfy* inkl. Fernbedienung

* Die Somfy GmbH entwickelt und vetreibt seit über 30 Jahren Antriebe und Steuerungen für Rolläden, Markisen, Tore und sonstige Sonnenschutzprodukte. Als weltweit eines der führenden Unternehmen für Antriebs- und Steuerungstechnik, können Sie sich auf die bewährte Qualität der Somfy Motoren verlassen.
