Lamellendach Pinela Deluxe

Die Terrassenüberdachung mit Caprio Flair

Deponti Logo

Schnellinfos

Name: Lamellendach, Terrassendach, Lamellenüberdachung

Einsatzmöglichkeiten: Terrassenüberdachung

Größen: max. Breite 4000 cmm und max. Länge 6078 mm. Höhe:  Die Stützen werden auf Maß 350cm geliefert - diese sind auf das entsprechende Baumaß zu kürzen - maximale Höhe Unterkante Rinne 2000 mm.

Beschattung: Vollständiges Öffnen der Lamellen oder auch das vollständige Verschließen sind möglich und sorgen für optimale Lichtverhältnisse

Bedienung: Funk- Bedienung per Somfy Funksteuerung. Steuerung über Mehrkanalhandsender zum Steuern des Motors und der optionalen LED Beleuchtung

Merkmale: Freistehende Konstruktion, integrierter Wasserablauf, praktische Funkbedienung, Lamellendach mit Seitenverglasung erweiterbar.

ab ab 8.854,00€ 10.416,47€
(inkl. MwSt. zzgl. Versandkosten), Lieferzeit: ca. 5 - 8 Werktage

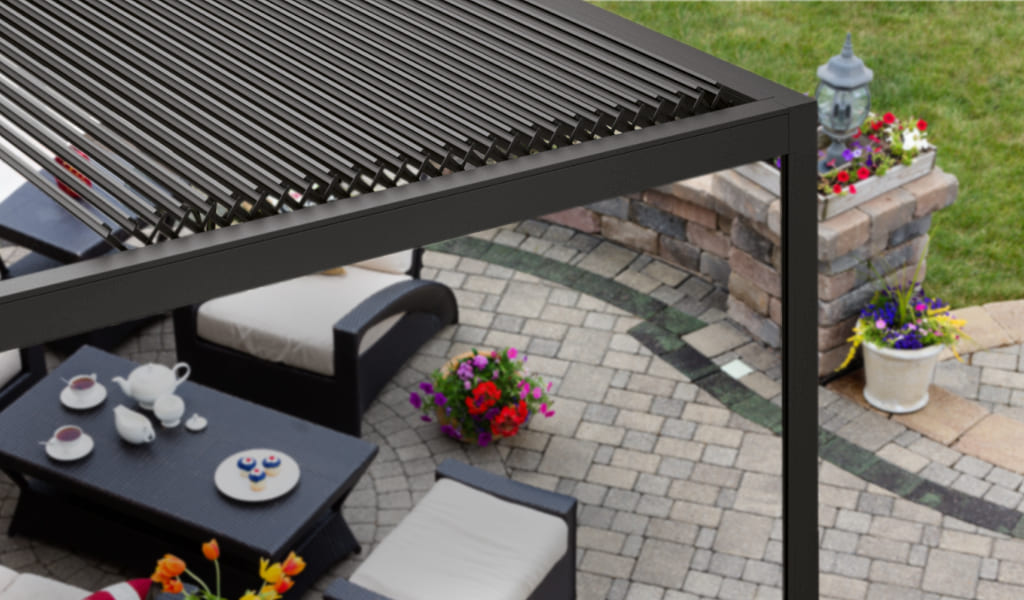

Mit den Pinela Deluxe Lamellendächern von Deponti können Sie zu jeder Zeit wetterunabhängig ein angenehmes Outdoor-Feeling genießen. Per Knopfdruck lassen sich die Lamellen nach Belieben verschieben, wodurch bei Bedarf ein völlig offener Raum erschaffen werden kann.

Beim vollständigen Öffnen des Lamellendachs wird Ihnen das Maximum an Licht geboten, während es in geschlossener Position Wetterschutz und Schatten bietet.

Das Lamellendach Pinala Deluxe bietet Ihnen einen Außenraum auf modernster Weise, welcher Sie sowohl vor Sonne, Wind, Regen als auch Hitze effizient schützt. Dadurch erhalten Sie einen zusätzlichen Raum im Freien zum Verweilen und Gestalten. Das innovative Lamellendesign ist auf dem neusten Stand der Technik.

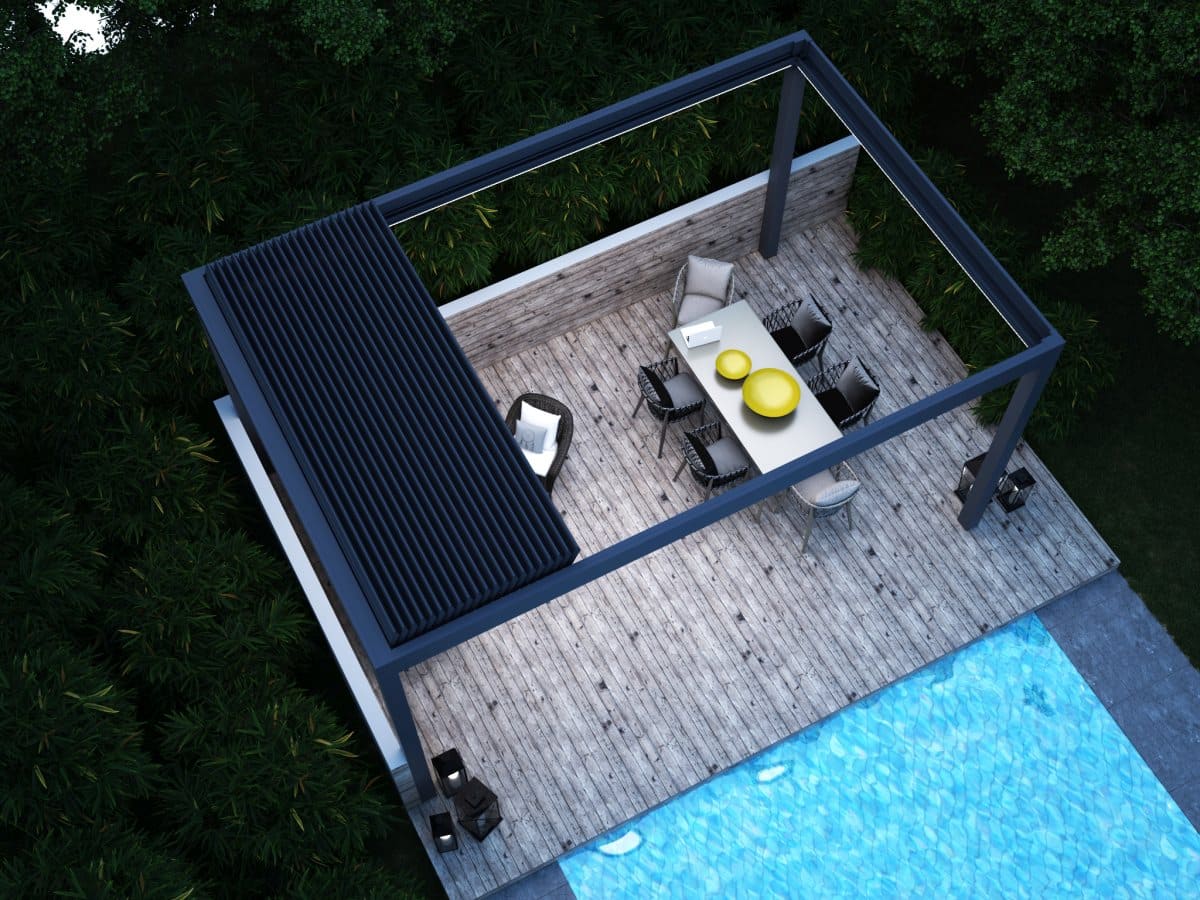

Beim kompletten Aufschieben der beweglichen Lamellen besteht ein Freiraum von 79% der gesamten Überdachung. Durch das Schließen der Lamellen drücken diese auf die integrierten Sparren, wodurch eine optimale Isolierung ermöglicht wird. Somit kann kein Wasser durch die Lamellen gelangen, sondern es wird durch die integrierten Regenwasserrinnen direkt durch die Stützpfosten abgeleitet.

Technische Merkmale

Eigenschaften und Technische Daten

Hersteller

  • Qualität "Made in Nederlands" der Firma Deponti B.V. aus Oss, Niederlande

Anlagenbreite

  • Breite (mm): 3000 / 3500 / 4000
  • Ausfall (mm): 3014 / 3571 / 4128 / 4964 / 6078*
    • *Abhängig von der örtlichen Schneelast können zusätzliche Mittelstütze(n) hinzugefügt werden.

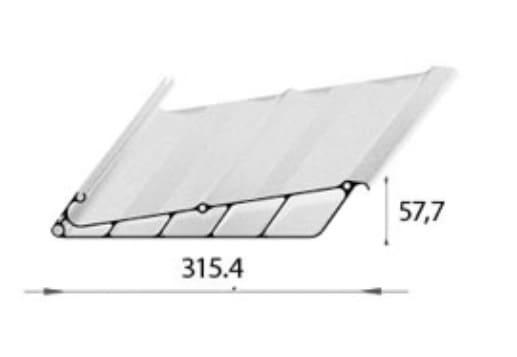

  • Lamellenbreite (mm): 315,4 (Ausfall 27,9 cm/Lamelle)

Windwiderstandsklasse

  • Max. Windwiderstand für alle verfügbaren Abmessungen: 24,7 m/s (10 Beaufort / 0,38 kN/m2) in offener Position

Schneelast

  • Der Schneelast- und Windwiderstand ist je nach statisch berechnetem Profilquerschnitt und Verbindungsart an die Stahlkonstruktion anpassbar.
    Schneelast [kg/m2] aufgeschlüsselt nach Ausfall und Breite des Lamellendaches:



Breite

Lamellen­anzahl
Ausfall in mm
3000 mm
3500 mm
4000 mm
10
3014
245
223
195
12
3517
229
195
173
14
4218
190
156
132
17
4964
98
78
68
21
6078
243*
221*
193*

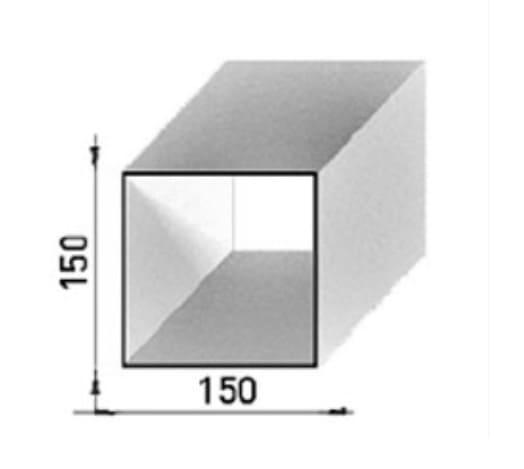

Pfosten

  • Alle Pfosten haben eine Länge/Höhe von 350 cm und haben keinen Sockel/Grundplatte.

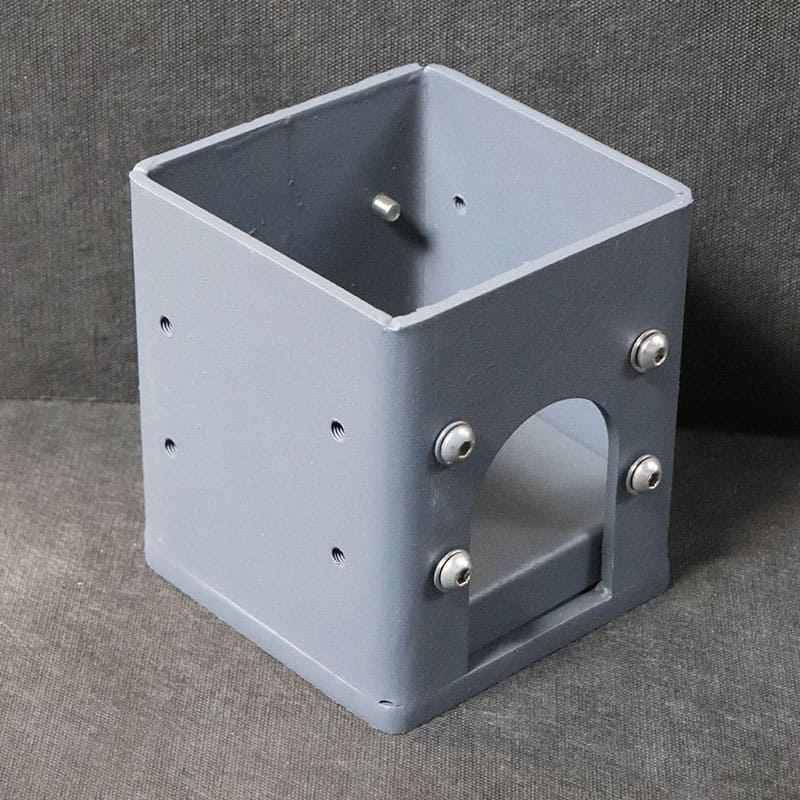

    Bei Montage als freistehende Pergola mit zusätzlicher Montagehalterung beträgt die maximale Regenrinnenhöhe 250 cm. Die zusätzliche Länge des Pfosten soll ein Einstürzen verhindern.

Standard- oder Plus-Bausatz
Unsere Terrassenüberdachungen erhalten Sie immer als kompletten Bausatz, mit allen Bauteilen und Dichtungen. Wenn Sie Ihren eigenen Montageaufwand reduzieren möchten, können Sie Ihre Bestellung auch als Plus-Bausatz vorbereiten lassen. Dabei sind an Ihrer Überdachung bereits die meisten Bohrungen und Dichtungen eingebracht und erste Befestigungen vormontiert.

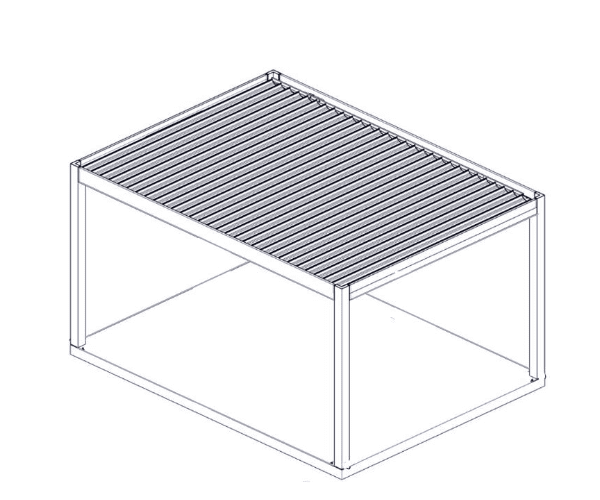

Freistehende MontageFreistehende Montage

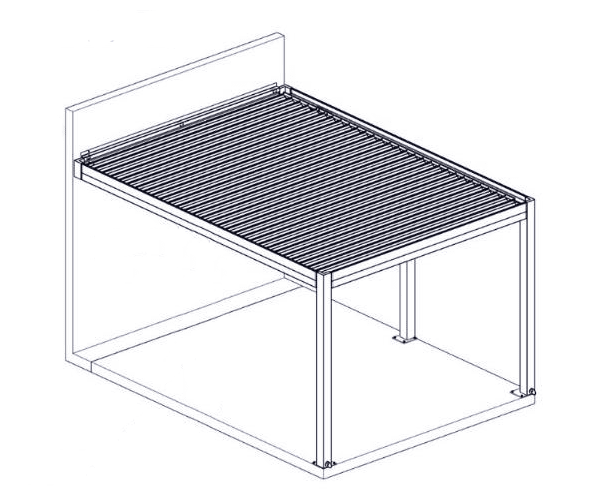

WandontageWandmontage

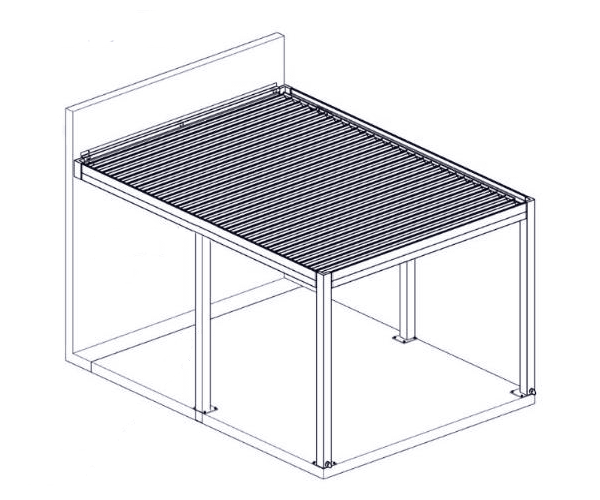

Wandmontage mit MittelstützeBei 607,8 cm Ausfall wird eine zusätzliche Mittelstütze benötigt

Gestellfarben / Profilfarben (Farbezeichung, ähnlich RAL Farbton)

 RAL 7024
anthrazit


Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann einen einzelnen Motor oder eine Gruppe von Motoren gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Motoren (oder Gruppen) seperat zu steuern. In diesem Fall kann über einen Kanal der Motor bedient und über einen zweiten Kanal die optionale LED Beleuchtung geschaltet werden.

Somfy Funk Steuerungen

Somfy Telis 4 RTS Pure - zur Steuerung von 5 Einzelempfängern

5 Kanal Handsender

Telis 4 RTS

LED Beleuchtung

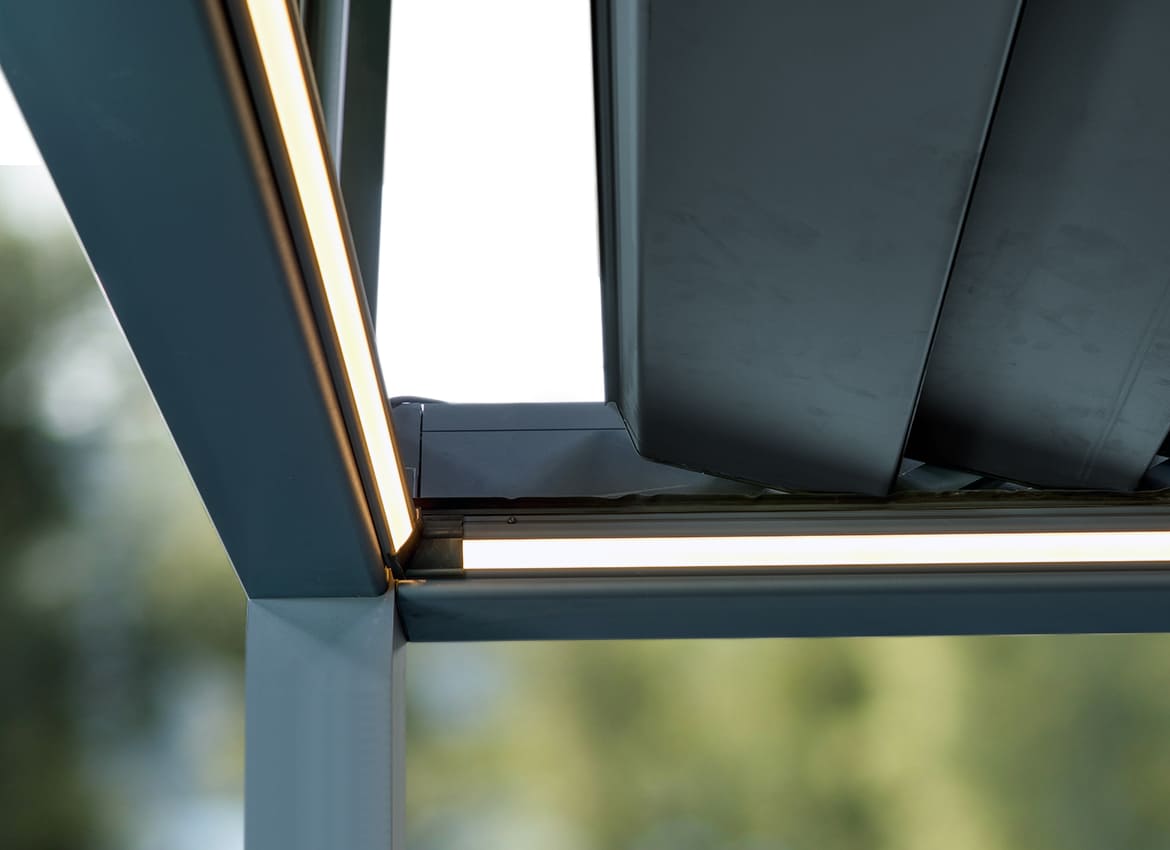

  • Optionale umlaufende LED Beleuchtung an allen vier Seiten innenliegend. Die LED Beleuchtung wird, genau wie der Motor, über die mitgelieferte Somfy Fernbedienung gesteuert.

* Die Somfy GmbH entwickelt und vetreibt seit über 30 Jahren Antriebe und Steuerungen für Rolläden, Markisen, Tore und sonstige Sonnenschutzprodukte. Als weltweit eines der führenden Unternehmen für Antriebs- und Steuerungstechnik, können Sie sich auf die bewährte Qualität der Somfy Motoren verlassen.
