Messanleitung
Fenster richtig ausmessen
Damit Ihre Montage reibungslos verläuft, müssen Sie das Fensteraufmaß genau bestimmen.
Was sich zunächst kompliziert anhört, wird mit unserer Anleitung zum Ausmessen aber ganz einfach.
Hier finden Sie alle nötigen Schritte und Informationen, die Ihnen Ihre Arbeit erleichtern.
Wenn Sie sich die Anleitung ausdrucken wollen, steht Ihnen hier noch einmal die PDF zum Download zur Verfügung.
ALTBAU
- Höhe des Fensters
- Ihr ermittelter Wert - 10mm = Ihr Bestellmaß
- Höhe des Fensterbankanschlussprofils
- Ihre Diagonale - Ihr Bestellmaß = Höhe des Fensterbankanschlussprofils
- Innenanschlag
- Ihre Innenbreite - 20mm = Ihr Bestellmaß
- Außenanschlag
- Ihre Außenbreite - 20mm = Ihr Bestellmaß
- Höhe des Fensters
NEUBAU
-
- Höhe berechnen
- Ihre lichte Mauerhöhe - 30mm = Ihr Bestellmaß
- Breite berechnen
- Ihre lichte Mauerbreite - 30mm = Ihr Bestellmaß
- Höhe berechnen
RAHMENVERBREITERUNG
-
- Warum eine Rahmenverbreiterung?
- Breite außen mehr als 100mm kürzer als Breite innen = Rahmenverbreiterung nötig
- Warum eine Rahmenverbreiterung?
ALUMINIUMFENSTERBANK
Höhe des Fensters ermitteln
Öffnen Sie das Fenster und messen Sie von der Innenfensterbank zum Innensturz (1).
Kontrollieren Sie das Maß links und rechts und nehmen Sie den kürzeren Wert.
Ziehen Sie davon 10mm Montageluft (7) ab.
Dieser Wert ist Ihr Bestellmaß.
Höhe des Fensterbankanschlussprofils ermitteln
Messen Sie diagonal vom Innensturz bis zur äußeren Fensterbank (2).
Ziehen Sie nun Ihr Bestellmaß (1) von der Diagonalen (2) ab.
Dieser Wert ist die Höhe des Fensterbankanschlussprofils (6).
STEINFENSTERBANK
Höhe des Fensters ermitteln
Öffnen Sie das Fenster und messen Sie von der Innenfensterbank zum Innensturz (1).
Kontrollieren Sie das Maß links und rechts und nehmen Sie den kürzeren Wert.
Ziehen Sie davon 10mm Montageluft (7) ab.
Dieser Wert ist Ihr Bestellmaß.
Höhe des Fensterbankanschlussprofils ermitteln
Messen Sie diagonal vom Innensturz bis zur äußeren Fensterbank (2).
Ziehen Sie nun Ihr Bestellmaß (1) von der Diagonalen (2) ab.
Dieser Wert ist die Höhe des Fensterbankanschlussprofils (6).
Innenanschlag
Bei dem Innenanschlag ist das Mauerwerk innen breiter als außen.
Ermitteln Sie die Innenbreite (2) indem Sie von innen links nach rechts messen.
Ziehen Sie danach 20mm (1) von Ihrem gemessenen Wert ab.
Dieser Wert ist Ihr Bestellmaß in der Breite (4).

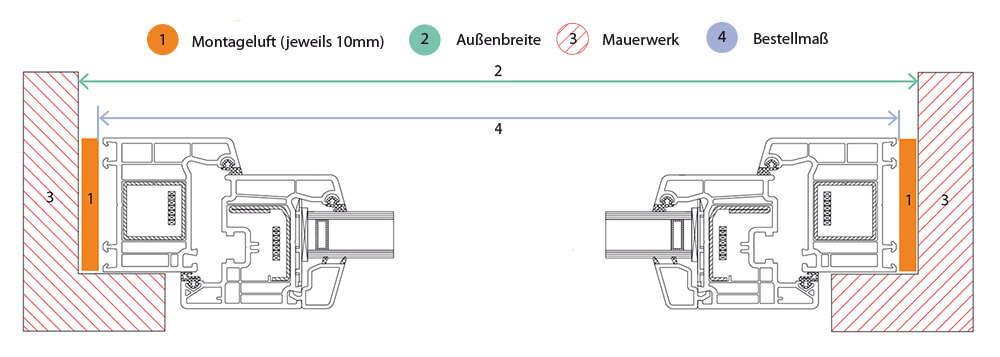

Außenanschlag
Bei dem Außenanschlag ist das Mauerwerk außen breiter als innen.
Ermitteln Sie die Außenbreite (2) indem Sie von links nach rechts messen.
Ziehen Sie danach 20mm (1) von Ihrem gemessenen Wert ab.
Dieser Wert ist Ihr Bestellmaß in der Breite (4).
Höhe berechnen
Ermitteln Sie Ihre lichte Mauerhöhe (2) indem Sie von innen nach oben messen.
Beachten Sie die jeweils 15mm Montageluft (1) und ziehen Sie somit 30mm von Ihrem gemessenen Wert ab.
Dieser Wert ist Ihr Bestellmaß (4).
Breite berechnen
Ermitteln Sie Ihre lichte Mauerbreite (2) indem Sie von links nach rechts messen.
Beachten Sie die jeweils 15mm Montageluft (1) und ziehen Sie somit 30mm von Ihrem gemessenen Wert ab.
Dieser Wert ist Ihr Bestellmaß (4).
Rahmenverbreiterung
Warum eine Rahmenverbreiterung?
Der Fensterrahmen verschwindet im Mauerwerk, wenn die Breite von außen (1) mehr als 100mm kürzer ist als die Breite von innen (2).
Um das zu verhindern wird eine Rahmenverbreiterung (4) benötigt.
