Die Wintergartenmarkise Caprio / Caprio XL

Exzellente Qualität für höchste Ansprüche

Serge Ferrari Logo

Schnellinfos

Name: Wintergartenmarkise, Aufglasmarkise Caprio

Hersteller: Made in Germany der Marke EcoLine®

Maße: Breite: Modell Caprio: bis 500 cm, Modell Caprio XL: bis 600cm, Ausfall: 100-700 cm (nach vorne können die Führungsschienen bis zu 120 cm über den letzten Befestigungspunkt hinausragen)

Merkmale: Schlankes und modernes Design in Verbindung mit hoher Funktionalität bieten Ihnen ein Höchstmaß an Komfort und Schutz! Die Wintergartenmarkise Capro ermöglicht große Flächen zu beschatten.

Bedienung: DDraht-, Funk- oder Somy IO Homecontrol Steuerung des Elektromotors

Gestellfarben (pulverbeschichtet), silber RAL 9006, weiß RAL 9016, DB 701-704

Tuch: Uni-, Blockstreifen-, Design- und beschichtete Stoffe, Soltis- und Screen-Stoffe stehen zur Auwahl

Montage: auf den Wintergarten geschraubt optional mit variablen Distanzhaltern, unter die Sparren geschraubt

ab 1064,47€ 1.252,32€
(inkl. MwSt. zzgl. Versandkosten), Lieferzeit: ca. 15 - 20 Werktage

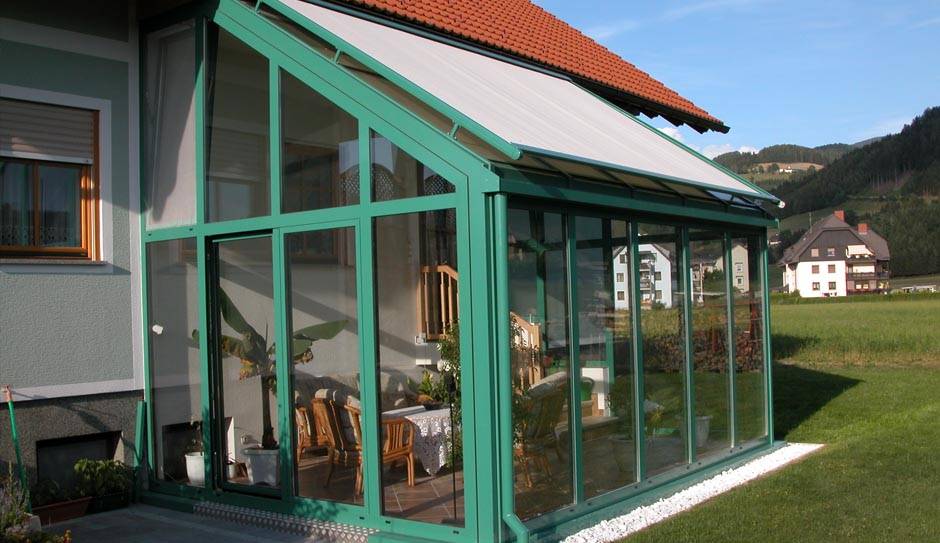

Unsere Caprio Wintergartenbeschattung wird für Sie millimtergenau nach Maß gefertigt. Die Caprio macht Ihren Wintergarten zur Wohlfühl-Oase durch schlankes Design in Verbindung mit hoher Funktionalität. Eine formschöne und kompakte Kassette schützt das Tuch und die Technik vor Nässe und Witterung.

Die Gegenzuganlage besteht aus einem straffen Gurtband aus Aramidfasern. Hochreißfeste Textil-Zugbänder mit Kevlar-Einlage, die in den Seitenführungsschienen verdeckt laufen, bilden die Basis des Gegenzugsystems. Die Bruchlast beträgt mehr als 400 kg.

In der Ø 85 mm-großen Tuchwelle befindet sich eine Triebfedermechanik mit einem federbeaufschlagten Welle-in-Welle-System, das die Längen- und Dickenunterschiede zwischen Tuch und Zugband ausgleicht. So sorgt es für eine linear steigende hohe Tuchspannung über dem gesamten Ausfahrbereich und die Tuchspannung bleibt in jeder Position straff. Durch die Verspannung in den seitlichen Führungsschienen, weist die Caprio Wintergartenmarkise auch bei gekoppelten Anlagen keine störenden Lichtschlitze auf.

Sollten Sie einen größeren Ausfall als 400 cm benötigen, wird zusätzlich eine feststehende Tuchstütze eingesetzt, um die Stabilität auch bei höherem Ausfall zu gewährleisten.

Technische Merkmale

Eigenschaften und Technische Daten

Hersteller

  • Die Marke EcoLine® wird exklusiv für Rollo Rieper in Deutschland produziert.

Modell / Anlagenbreite

Ausfall / Überstand

  • Ausfall ist das Maß von Hinterkante Gehäuse bis Vorderkante Schiene
  • Ausfall: 100-700 cm
  • nach vorne können die Führungsschienen bis zu 120 cm über den letzten Befestigungspunkt hinausragen. (siehe Bild rechts, Abmaße)
  • Technisch bedingt kann das Ausfallprofil max. bis ca. 11 cm vor Schienenende ausgefahren werden

Montagearten

  • auf den Wintergarten geschraubt optional mit variablen Distanzhaltern
  • unter die Sparren geschraubt

Antrieb /Antriebsbedienung

Kassette

  • Kompaktes Gehäuse (153 x 235 mm) aus zwei ineinander scharnierenden Aluminium-Strangpressprofilen zur witterungsgeschützten Aufnahme von Tuchwelle und Tuch. Im eingefahrenen Zustand bilden Gehäuse und Fallprofil eine geschlossene Kassette.
    Seitenteile aus Zink-Druckguss mit starken Anschlusszapfen als Steckverbindung mit den
    Führungsschienen.

Tuchwelle

  • Sendzimirverzinktes, rollverformtes Stahlnutrohr Ø 85 mm, Wandstärke 1,25mm.
    Die Tuchwelle ist über wartungsfreie Kunststofflager auf der Motorwelle drehbar gelagert und mittels innenliegenden Triebfedern mit rotierender Kraft (Moment) beaufschlagt.

Motorwelle

  • Stranggepresstes Aluminiumrohr Ø 50 mm mit Segmentverzahnung zur Aufnahme des Antriebes, der Bandscheiben und der Reduktionseinheit für die Triebfedern. Die Motorwelle ist mit gekapselten Kugellagern im Gehäuse gelagert. Die an den Wellenenden befestigten Bandscheiben aus Kunststoff nehmen das Zugband des Gegenzuges auf.

Fallprofil

  • Stabiles, einteiliges Hohlkammer-Aluminiumprofil 92x44 mm, Wandstärke 2,5mm; Endkappen aus Zinkdruckguss mit Kunststoff-Rollengleitern für einen geräuscharmen Anlagenlauf.

Führungsschienen

  • Stabile Seitenführungen aus stranggepresstem Hohlkammer-Aluminiumprofil 45 x 64 mm mit unterer Montagenut für die Distanzkonsolen und speziellen Kammern zur Aufnahme der Laufwagen und Zugbänder. Ein 20mm breiter Schenkel an der Oberseite deckt den Stoffspalt nahezu ab.

alle sichtbaren Aluminium-Teile chromatisiert nach DIN 50939 und in Fassadenqualität pulverbeschichtet nach RAL.

Weißaluminium RAL 9006

Weiß RAL 9016

DB 701

DB 701

DB 702

DB 702

DB 703

DB 703

DB 704

DB 704

Farben nach RAL

RAL Farbe nach Wahl

Soltis 86 - maximale Transparenz bei angenehmen Klima

Dank der Gittergewebestruktur auch an schwülen und heißen Sommertagen optimale klimatische Bedingungen unter Ihrem Sonnensegel. UV Schutz bis maximal 82%, ca. 380g/m2, schwer entflammbar nach DIN 4102 B1, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 230 DaN/5 cm, Reißkraft (Schuss) 160 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzun

Soltis 92 - hohe Widerstandsfähigkeit und formstabil

Das Screengewebe Soltis 92 bietet für grossflächige Tücher einen hervorragenden Sonnenschutz wie bei Fassaden und Glasdachbeschattungen. Bildschirmarbeitsplatz geeignet (bei Farben mit TV-Wert max 5%). Metarial: PVC beschichtetes Polyester 420 g/m, schwer entflammbar nach DIN 4102 B1, M2

Soltis 96 - sehr guter Sonnen- und UV-Schutz

Wärmeschutz durch perforierte Öffnungen, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 400g/m2, Brandklasse M2, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 220 DaN/5 cm, Reißkraft (Schuss) 220 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzung

Soltis W96 - komplett Wasserdicht trotz Sichtkomfort

Wasserundurchlässigen Compositgewebe, wetter- und UV-beständig, hält bis zu 95% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 620g/m2, komplett wasserundurchlässiges Tuch, Brandklasse M2, Zusammensetzung: Polyestergewebe + PVC coating, Reißkraft (Kette) 220 DaN/5 cm, Reißkraft (Schuss) 220 DaN/5 cm, Verformt sich weder bei seiner Verarbeitung noch bei seiner Benutzun, Soltis W96 ist in 5 Farbtönen erhältlich

Dickson Orchestra / Orchestra Max / Sunvision

Optimale Widerstandsfähigkeit und Sonnenschutz, hält bis zu 100% der auftreffenden UVA- und UVB-Strahlen zurück, ca. 290g/m2, 100% Acryl, spinndüsengefärbt, Lichtdurchlässigkeit 0,11%, Wassersäule 370 mm nach ISO 811 Schmerber, «Cleangard» - schmutz und wasserabweisende Spezialausrüstung, sehr geringe Ausdehnung, Reißkraft (Kette) 154 DaN/5 cm, Reißkraft (Schuss) 105 DaN/5 cm
Orchestra Max: ca. 320g/m2, wasserabperlende Imprägnierung - einfache Reinigung, Wassersäule 1200 mm nach ISO 811 Schmerber, Reißkraft (Kette) 154 DaN/5 cm, Reißkraft (Schuss) 105 DaN/5 cm

Markise TÜV geprüft/CE DIN EN 13561

Windwiderstandsklasse 2

Markisen werden nach DIN EN 13561 Punkt 4.3 in Windwiderstandsklassen eingeteilt:

Windwider
-standsklasse

Bezeichung

Windstärke
nach Beaufort-Skala)

Windge-
schwindigkeit

Klasse 0

keine Leistungsmerkmale für das Produkt definiert, bzw. Anforderungen nach Klasse 1 nicht erfüllt

Klasse 1

mäßiger Wind

4

20 - 28 km/h

Klasse 2

frischer Wind

5

29 - 38 km/h

Klasse 3

starker Wind

6

39 - 48 km/h

5 Jahre Garantie - Garantiezertifikat

Montagearten

  • Montage mit Standard Distanzhaltern direkt auf den Wintergarten, oder mit optionalen Distanzhaltern (variabel von 90 bis 300 mm)
  • Unterzugmontage mittels Unterzugwinkel

auf den Wintergarten geschraubt (auch mit variablen Distanzhaltern)

Montage mittels Distanzhaltern auf den Wintergarten

unter den Sparren geschraubt (mittels Unterzugwinkel)

Montage mittels Unterzugwinnkel unter den Wintergarten
  • in der Grundausstattung enthaltene Anzahl Markisenhalter: bis 250 cm 4 Stück, bis 400 cm 6 Stück, bis 600 cm 8 Stück und bis 700 cm 10 Stück

Standardhalter

Wintergartenmarkise Caprio - Standardhalter

Unterzugwinkel

Wintergartenmarkise Caprio - Unterzugwinkel

Anzahl der Kanäle
Pro Funkkanal ist eine Einzel- oder Gruppenbedienung möglich. D.h. Mit einem Kanal kann ein einzelner Motor oder eine Gruppe von Motoren gleichzeitig hoch oder runter gefahren werden. Eine Mehrkanalsteuerung wird benötigt um einzelne Motoren oder Motorengruppen seperat zu steuern.

Somfy Telis 1 RTS - Einzelsteuerung

1 Kanal Handsender
Telis 1 RTS

Somfy Telis 4 RTs Pure - zur Steuerung von 4  Einzelrolllöden oder Gruppen

5 Kanal Handsender
Telis 4 RTS

Somfy Telis 6 Chronis RTS mit Zeitsteuerung

6 Kanal Handsender mit Zeitbefehlen
Telis 6 Chronis RTS

Somy Telis 16 RTS inkl. Gruppensteuerung

16 Kanal Handsender
Telis 16 RTS

Somfy Smoove IN RTS 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender
Smoove 1 IN RTS


Somfy Chronis Smart RTS zur Steuerung eines Rollladens, bzw. Gruppe inkl. Zeitsteuerung

1 Kanal Wandsender
Chronis RTS smart

powered by Somfy
Somfy Smoove Uno - manuelle Steuerung eines Antriebes

Einzelsteuergerät
Smoove Uno

Somfy Smoove Duo - manuelle Steuerung zweier Antriebe

Zweifach Schalter
Smoove Duo

Drahtgebundener Wandsender Chronis Uno Smart mit Zeitsteuerung

Programmschaltuhr
Chronis Uno Smart

Drahtgebundener Wandsender Chronis L Comfort mit Zeitsteuerung und optionalem Lichtsensor

Programmschaltuhr mit Helligkeitsautomatik
Chronis Uno L Comfort

Mit dem io-homecontrol® Funksteuerungssystem von Somfy lassen sich nicht nur Rollladen, Markise, Sonnenschutz und Garagentore steuern, sondern auch Heizkörper, Fenster, Dachfenster und Beleuchtung - und das alles über ein und dieselbe Fernbedienung und ist beliebig erweiterbar.

Situo 1 IO Pure II

1 Kanal Handsender
Situo 1 IO Pure II

Situo 5 IO Pure II

5 Kanal Handsender
Situo 5 IO Pure II

Somfy Smoove Origin IO 1 Kanal Wandsender mit Touchbedienung

1 Kanal Wandsender
Somfy 1 IN IO

Somfy Smoove Origin IO 1 Kanal Wandsender mit Manuell und Automatikbetrieb

Wandsender mit Manuell / Automatikbetrieb
Somfy Smoove A/M IO

Somfy Chronis io mit Zeitsteuerung

1-Kanal Funkprogrammschaltuhr

Chronis IO
powered by Somfy

Marken Motoren von Somfy mit Drahtsteuerung

Somfy LT 50 Mariner



Somfy HiPro SLT 50 Mariner


Motoren von Somfy mit Funksteuerung / IO



Somfy Sunea 50 NHK RTS
(nicht für jedes Markisen Modell erhältlich)


  • Sonnen- und Windwächter
  • Elektromotor mit Schalter (Somfy*)
  • Funk-Elektromotor inkl. Fernbedienung (Somfy*)
  • io®-Motor Somfy* inkl. Fernbedienung

* Die Somfy GmbH entwickelt und vetreibt seit über 30 Jahren Antriebe und Steuerungen für Rolläden, Markisen, Tore und sonstige Sonnenschutzprodukte. Als weltweit eines der führenden Unternehmen für Antriebs- und Steuerungstechnik, können Sie sich auf die bewährte Qualität der Somfy Motoren verlassen.
